实现拆分大组合逻辑的方法

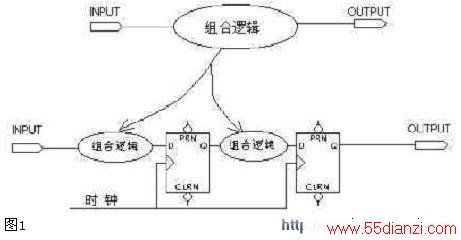

 　　图1是很多为了提高系统时钟采用的拆分 大组合逻辑 的方法，但是没有提供具体如何拆分的实例。我觉得实例才是重要的。但我不明白在写代码时，如何知道这样写会被综合成一个很大的逻辑，一些简单的可以想到(比如大的计数器应该分成多个来做)，但是更复杂的实在是不好理解。

　　可以通过 流水线 的方式分拆组合逻辑，这也是一种提高芯片速度的一种方式。 在组合逻辑中间插入寄存器，设计成流水。 很典型的例子就是 调度器 ，如果做64调度器，可能中间的延时太长，不能满足系统速度要求，这时候就可以做成一级16调度，一级4调度，来完成64调度的功能。

　　用加法器做例子，设输入ABCD输出OUT 上半部分就是： ut = A+B+C+D;

　　下半部分就是：

　　always @(posedge clk)

　　begin

　　sumreg1 <= sum1;

　　sumreg2 <= sum2;

　　sumreg3 < = sum3; end

　　assign sum1 = A+B;

　　assign sum2 = C+D;

　　assign sum3 = sumrge1+sumreg2;

　　assign UT = sumreg3;

　　通常建议使用下半部分的算法，如果可以使用流水线。

　　通常是这样的，没有例子看起来是不好理解，但是一有具体的例子就非常清楚了。我也来学着给个计数器的例子计数255,如果用一个寄存器来计那么需要开的深度为8的,如果拆分为两个那么只需容量为4的两个寄存器,所需的逻辑较小,不知道对不对。

　　reg[3:0]ad1;

　　reg[3:0]ad2;

　　always @(posedge clk)

　　if(!rest)

　　begin

　　out<=0;

　　ad1<=0;

　　ad2<=0;

　　end

　　else

　　if(ad1==15)

　　begin

　　ad2<=ad2+1;

　　ad1<=0;

　　end

　　else

　　if (ad2==15)

　　begin out<=1;

　　end

　　else

　　ad1<=ad1+1;

　　ad1加满后去触发ad2加。

　　always @(posedge clk)

　　if (reset)

　　counter0 = 0;

　　else

　　counter0 = counter0 + 1;

　　always @(posedge clk)

　　begin

　　counterreg0 <= counter0;

　　if (counterreg0 == 4'b1111)

　　outreg0 <= 1;

　　else

　　outreg0 <= 0;

　　end

　　assign counter1 = counterreg1 + outreg0;

　　always @(posedge clk)

　　begin

　　counterreg1 <= counter1;

　　if (counterreg1 == 4'b1111)

　　out <= 1;

　　else

　　out <= 0;

　　end

　　lflhust 写的程序没有达到逻辑拆分的目的， 原因很简单， 那个程序综合后生成的电路的流水线深度还是1。 zf0579那个程序的流水线深度才是2，达到了拆分的目的。 作逻辑的出发点不是写HDL代码，而是在写代码前脑子里面要有 你需要实现的逻辑的电路结构。

　　作逻辑的出发点不是写HDL代码，而是在写代码前脑子里面要有。你需要实现的逻辑的电路结构。
