接地分布的电路板实例
以用于*估超低EMI、1.5W、无滤波D类音频功率放大器和80mW DirectDriv耳机放大器MAX9776*估板为例作说明。

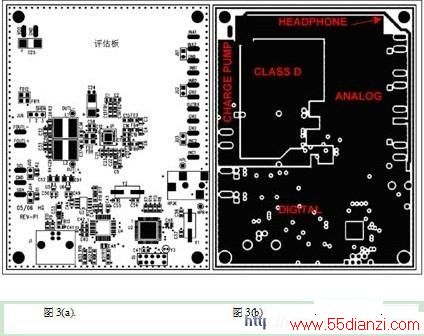

图3是一个具有较好接地分布的电路板实例(即丝印层和地层举例),图3（a）为应元件布局A(正)面，图3（b）为应元件布局B(背).首先需要注意 PCB 底部为数字区域，顶部为模拟区域。穿越区域边界的唯一信号线是I2C控制信号，这些信号线有一个直接的返回路径，确保数字信号只存在于数字区域，没有地层分割导致的数字地电流。还要注意大部分地平面是连续的，即使数字区域有一些中断，但彼此之间的距离足够远，保证了电流通道的顺畅。在这个例子中，星形接地点在PCB顶层的左上角。模拟地层的断点确保D类放大器和电荷泵的电流直接返回星形接地点，不会干扰其它模拟层。另外，还需注意耳机插孔有一条引线直接将耳机地电流返回到星形接地点。
5、结论
以上设计良好的PCB是一件耗时，同时也是极具挑战性的工作，但这种投入也的确是值得的。好的PCB布局有助于降低系统噪音，提高RF信号的抑制能力，减小信号失真。好的PCB设计还会改善EMI性能，有可能需要更少的屏蔽。如果PCB不合理，会在测试阶段出现本来可以避免的问题。这时在采取措施的话，可能为时已晚，很难解决所面临的问题，需要投入更多的时间、花费更大的精力，有时还要添加额外的元件，增加系统成本和复杂性。
如今PCB的技术主要按电子产品的特性及要求而改变，在近年来电子产品日趋多功能、精巧并符合环保条例。故此，PCB的精密度日高，其软硬板结合应用也将增加。
