无论在移动电话,高端手持仪器还是嵌入式系统,32 位单片机ARM 占据越来越多的份额,ARM 已
成为事实的高端产品工业标准.由于ARM 高速,低功耗低,工作电压导致其噪声容限低,这是对数字电路极限的挑战,对电源的纹波,瞬态响应性能,时钟源的稳定度,电源监控可靠性等诸多方面也提出了更高的要求.ARM 监控技术是复杂并且非常重要的分立元件实现的监控电路,受温度,湿度,压力等外界的影响大而且对不同元件影响,不一致较大板面积,过多过长的引脚容易引入射频干扰,功耗大也是很多应用难以接受.而集成电路能很好的解决此类问题.目前也有不少微处理器中集成监控电路,处于制造成本和工艺技术原因,此类监控电路大多数是用低电压CMOS 工艺实现的.比起用高电压,高线性度的双极工艺制造的专用监控电路,性能还有一段差距.
结论是,使用ARM 而不用专用监控电路,可能导致得不偿失. 经验也告诉我们使用专用监控电路可以避免很多离奇古怪的问题.ARM 的应用工程师,切记少走弯路.
用PHILIPS MAX708实现的ARM 复位电路

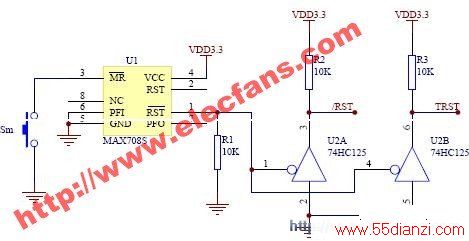

图13是实用可靠的ARM复位电路,ARM 内核的工作电压较低,R1可保证电压低于MAX708 的工
作电源还能可靠复位,其中TRST 信号是给JTAG 接口用的使用,HC125 可实现多种复位源对ARM 复位如通过PC 机串口或JTAG 接口复位ARM.
