内容摘要：随着单片机系统的广泛应用和计算机网络技术的普及，单片机的通信功能愈来愈显得重要。单片机通信是指单片机与计算机或单片机与单片机之间的信息交换，通常单片机与计算机之间的通信用的较多。本文以温度检测数据为基础，研究了单片机与PC 机的通信原理及电路的设计。
引 言
本论文题目为基于串口通信的单片机仿真和C 语言开发，研究的是一种基于串口的温度检测数据收发模块。利用DS18B20 温度传感器设计温度监测模块，精确到0.1℃，用液晶显示当前温度，然后通过串口调试助手向单片机发送指令。当单片机收到十六进制指令01时，将当前温度值以1s 为间隔传回PC 机显示，同时PC 机显示Turn on temp;当单片机收到十六进制指令02 时，停止温度值的回传，PC 机显示Turn off temp;当单片机收到其它指令时，PC 机显示Error。
1 总体设计
本系统功能由硬件和软件两大部份协调完成，硬件部分主要完成信息的显示；软件主要完成信号的处理及控制功能等。
本系统的硬件采用模块化设计，以AT89C52 单片机为核心，与LCD 显示电路、串行口通信电路及DS18B20 温度检测电路组成控制系统。该系统硬件主要包括以下几个模块：
AT89C52 主控模块、LCD 显示模块、串行口通信模块、DS18B20 温度检测模块等。其中AT89C52 主要完成外围硬件的控制以及一些运算功能，LCD 显示模块完成字符、数字的显示功能、串行口通信模块主要完成单片机和PC 机之间的通信功能，DS18B20 温度检测模块主要完成环境温度检测功能。系统组成方框图如图1.1 所示。

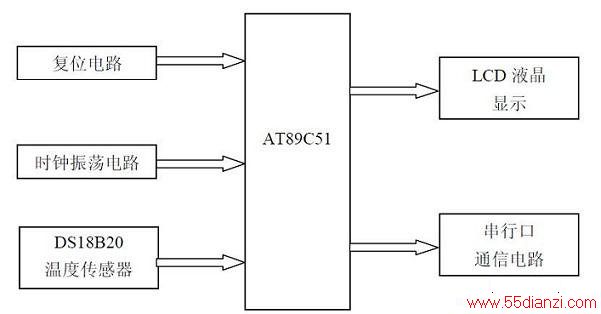

图1.1系统硬件组成方框图
应用软件采用模块化设计方法。该系统软件主要由主程序、串口接收发送数据中断子程序、LCD 显示子程序等模块组成，系统软件结构框图如图1.2 所示。

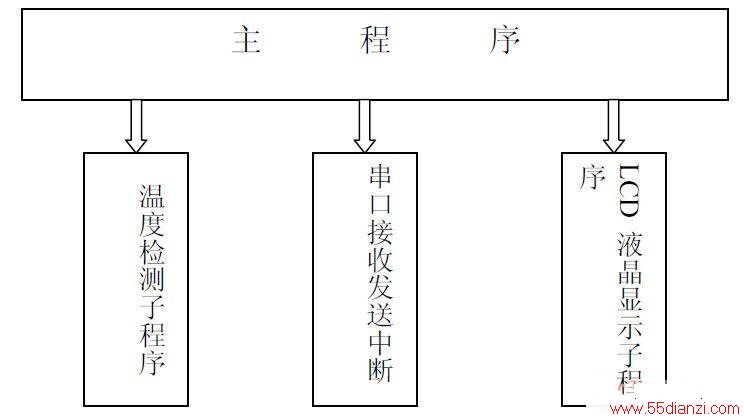

图1.2系统软件设计框图。
2 系统工作原理
MCS-51 单片机串行口发送/接收数据时，通过2 个串行缓冲器SBUF 进行，这2 个缓冲器采用一个地址（98H），但在物理上是独立的。其中接收缓冲器只能读出不能写入，50 发送缓冲器只能写入不能读出。
1. 发送过程
当数据被写入SBUF 寄存器后，单片机自动开始从起始位发送数据，发送到停止位的开始时，由内部硬件将TI 置1,向CPU 申请中断，接下来可在中断服务程序中做相应处理，也可选择不进入中断。
2. 接收过程
串行口的接收与否受制于允许接收位REN 的状态，当REN 被软件置"1"后，允许接收器接收。串口的接收器以所选波特率的16 倍速对RXD 线进行监视。当"1"到"0"跳变时，检测器连续采样到RXD 线上低电平时。便认定RXD 端出现起始位，继而接收控制器开始工作。在每位传送时间的第7、8、9 三个脉冲状态采样RXD 线，决定所接收的值为"0"或"1".当接收完停止位后，控制电路使中断标志R1置为"1".
3. 温度检测
温度检测采用DALLAS 最新单线数字温度传感器DS18B20,DS18B20 是一种新型的"一线器件",其体积更小，更适用于多种场合，且适用电压更宽、更经济。DALLAS 半导体公司的数字化温度传感器DS18B20 是世界上第一片支持"一线总线"接口的温度传感器。
温度测量范围为-55℃~+125℃，可编程为9 位~12位转换精度，可分辨温度分别为0.5℃，0.25℃，0.125℃和0.0625℃。在9 位分辨率时，最多在93.75ms 内把温度转换为数字；在12 位分辨率时，最多在750ms 内把温度值转换为数字。
3 温度传感器
3.1 温度传感器特性
DALLAS 最新单线数字温度传感器DS18B20[2]是一种新型的"一线器件",其体积更小，更适用于多种场合，且适用电压更宽、更经济。DALLAS 半导体公司的数字化温度传感器DS18B20 是世界上第一片支持"一线总线"接口的温度传感器。温度测量范围为-55℃~+125℃，可编程为9 位~12 位转换精度，可分辨温度分别为0.5℃，0.25℃，0.125℃和0.0625℃。在9 位分辨率时，最多在93.75ms 内把温度转换为数字；在12 位分辨率时，最多在750ms内把温度值转换为数字。DS18B20的性能特点如下：
1. 独特的单线接口仅需要一个端口引脚进行通信；
2. 多个 DS18B20 可以并联在惟一的三线上，实现多点组网功能
3. 无须外部器件；
4. 可通过数据线供电，电压范围为3.0~5.5V;
5. 零待机功耗；
6. 温度以 9 或12 位数字；
7. 用户可定义报警设置；
8. 报警搜索命令识别并标志超过程序限定温度（温度报警条件）的器件；
9. 负电压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作；
DS18B02 可以采用两种方式供电，一种是采用电源供电方式，此时DS18B20的1 脚接地，2 脚作为信号线，3 脚接电源。另一种是寄生电源供电方式，单片机端口接单线总线，为保证在有效的DS18B20 时钟周期内提供足够的电流，可用一个MOSFET 管来完成对总线的上拉。
当 DS18B20 处于写存储器操作和温度A/D 转换操作时，总线上必须有强的上拉，上拉开启时间最大为10us.采用寄生电源供电方式时VDD 端接地。由于单线制只有一根线，因此发送接口必须是三态的。

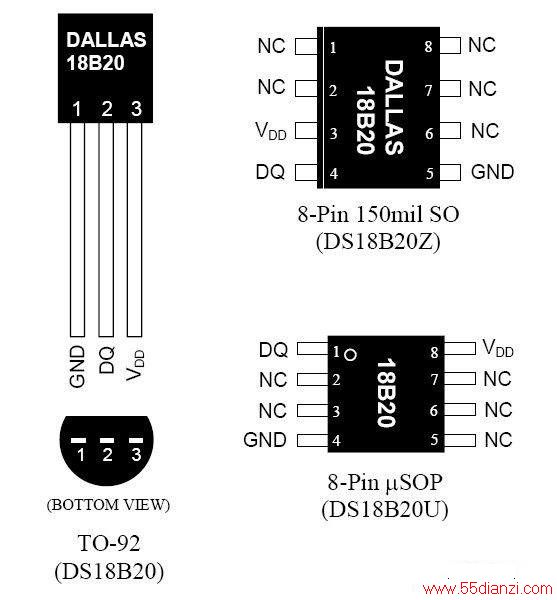

图 3.1 DS18B20 引脚图
3.2 工作时序图
1. 初始化

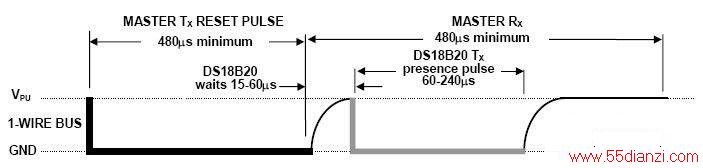

图 3.2 初始化时序图
1）先将数据线置高电平1;2） 延时（该时间要求不是很严格，但是要尽可能短一些）；3） 数据线拉到低电平0;4） 延时 750us（该时间范围可以在480~960us）；5） 数据线拉到高电平1;6）延时等待。如果初始化成功则在15~60ms内产生一个由DS18B20 返回的低电平0,据该状态可以确定它的存在。但是要注意，不能无限地等待，不然会使程序进入死循环，所以要进行超时判断；7） 若 CPU 读到数据线上的低电平0 后，还要进行延时，其延时时间从发出高电平算起最少要480us;8）将数据线再次拉到高电平后结束。
2. DS18B20 写数据

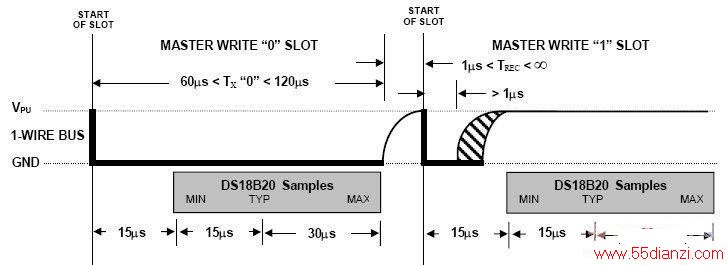

图3.3 写数据时序图
1） 数据线先置低电平0;
2）延时确定的时间为15us;
3） 按从低位到高位的顺序发送数据（一次只发送一位）；
4） 延时时间为 45us;
5） 将数据线拉到高电平1;
6） 重复 1）到5）步骤，直到发送完整个字节；
7）最后将数据线拉高到1.
3. DS18B20 读数据

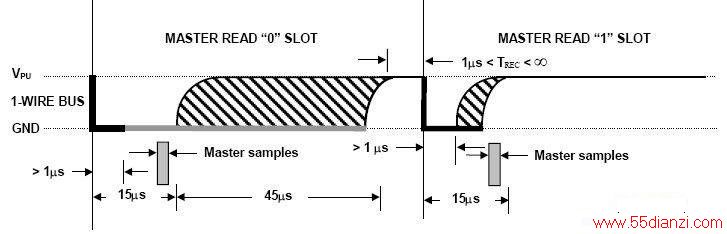

图3.4 读数据时序图
1）将数据线拉高为1;
2） 延时 2us ;
3） 将数据线拉低0 ;
4） 延时 6us ;
5） 将数据线拉高1 ;
6）延时 4us ;
7） 读数据线的状态得到1 个状态位，并且进行数据处理；
8） 延时 30us ;
9） 重复 1）到7）步，知道读取完一个字节。
4 硬件设计
4.1 时钟电路及复位电路
1.时钟电路
时钟电路可以产生CPU 校准时序，是单片机的控制核心，本次设计是通过外接12MHz的晶振来实现时钟电路的时序控制。在使用片内振荡器时，XTAL1 和XTAL2 分别为反向放大器的输入端和输出端。外接晶体以及电容C3 和C5 构成并联谐振电路，接在放大器的反馈回路中。当用外部时钟驱动时，XTAL2引脚应悬空，而由XTAL1引脚上的信号驱动，外部振荡器通过一个2 分频的触发器而成为内部时钟信号，故对外部信号的占空比没有什么要求，但最小和最大的高电平持续时间和低电平持续时间应符合技术要求。电路如图4.1 所示。
