//clk_bps sync bps generater
reg clk_bps_r0,clk_bps_r1,clk_bps_r2;
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
begin
clk_bps_r0 <= 0;
clk_bps_r1 <= 0;
clk_bps_r2 <= 0;
end
else
begin
if(bps_cnt1 < 32'h7FFF_FFFF)
clk_bps_r0 <= 0;
else
clk_bps_r0 <= 1;
clk_bps_r1 <= clk_bps_r0;
clk_bps_r2 <= clk_bps_r1;
end
end
assign clk_bps = ~clk_bps_r2 & clk_bps_r1;
//------------------------------------------
//clk_smp sync receive bps generator
reg clk_smp_r0,clk_smp_r1,clk_smp_r2;
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
begin
clk_smp_r0 <= 0;
clk_smp_r1 <= 0;
clk_smp_r2 <= 0;
end
else
begin
if(bps_cnt2 < 32'h7FFF_FFFF)
clk_smp_r0 <= 0;
else
clk_smp_r0 <= 1;
clk_smp_r1 <= clk_smp_r0;
clk_smp_r2 <= clk_smp_r1;
end
end
assign clk_smp = ~clk_smp_r2 & clk_smp_r1;
endmodule
代码中Bingo设置了多个选项的bps，根据您的需要，可以直接修改代码，来达到自己的要求。本模块的功能主要功能是生成两个时钟：
a) clk_bps : UART TXD信号线数据发送的波特率
b) clk_smp： UART RXD信号线数据接受的采样速率，以对已波特率的16倍速度采样，捕获数据的中点，在数据最稳态读取数据，达到最大限制的稳定。
（2）TXD发送模块
这部分代码比较简单，因为FPGA是主控，只要根据固定的时序给数据即可。Bingo设计了一个状态机来完成时序，状态机代码如下：
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
begin
txd_state <= T_IDLE;
txd_flag_r <= 0;
txd <= 1'b1;
end
else
begin
case(txd_state)
T_IDLE:
begin
txd <= 1;
txd_flag_r <= 0;
if(txd_en == 1)
txd_state <= T_SEND;
else
txd_state <= T_IDLE;
end
T_SEND:
begin
if(clk_bps == 1)
begin
if(txd_cnt < 4'd9)
txd_cnt <= txd_cnt + 1'b1;
else
begin
txd_cnt <= 0;
txd_state <= T_IDLE;
txd_flag_r <= 1;
end
case(txd_cnt)
4'd0: txd <= 0;
4'd1: txd <= txd_data[0];
4'd2: txd <= txd_data[1];
4'd3: txd <= txd_data[2];
4'd4: txd <= txd_data[3];
4'd5: txd <= txd_data[4];
4'd6: txd <= txd_data[5];
4'd7: txd <= txd_data[6];
4'd8: txd <= txd_data[7];
4'd9: txd <= 1;
endcase
end
end
endcase
end
End

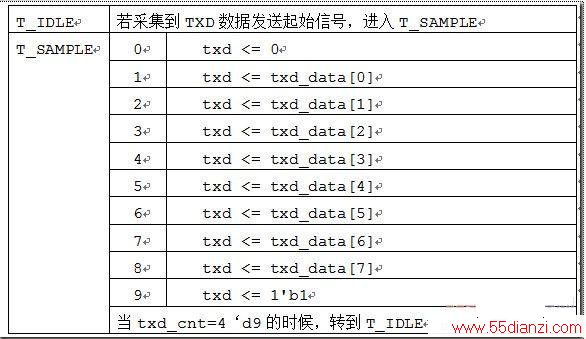

数据发送的状态机设计如下：
同时，为了软件调试，数据识别等的方便，Bingo在此模块设置了数据发送标志位。此部分主要参考了Bingo“第七章 你想干嘛——边沿检测技术”的方法，此处不再做累赘阐述，若有不懂请看上文。此部分代码如下：
//-------------------------------------
//Capture the falling of data transfer over
reg txd_flag_r0,txd_flag_r1;
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
begin
txd_flag_r0 <= 0;
txd_flag_r1 <= 0;
end
else
begin
txd_flag_r0 <= txd_flag_r;
txd_flag_r1 <= txd_flag_r0;
end
end
assign txd_flag = txd_flag_r1 & ~txd_flag_r0;
（3）RXD发送模块
由于接收数据的时候，主控是PC，从机是FPGA，因此FPGA需要采样数据。以上波特率发生器中讲到过，采样时钟clk_bps = 16*clk_bps。FPGA硬件描述，通过计数，当采样到RXD数据起始位信号有效时，0-7-15开始计数，，其中7为数据的中点，最稳定的时刻。因此在此时采样数据，能够达到最稳定的效果。Bingo设计代码如下：
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
begin
smp_cnt <= 0;
rxd_cnt <= 0;
rxd_data <= 0;
rxd_state <= R_IDLE;
end
else if(clk_smp == 1)
begin
case(rxd_state)
R_IDLE:
begin
rxd_cnt <= 0;
if(rxd_sync == 1'b0)
begin
smp_cnt <= smp_cnt + 1'b1;
if(smp_cnt == 4'd7) //8 clk_smp enable
rxd_state <= R_SAMPLE;
end
else
smp_cnt <= 0;
end
R_SAMPLE:
begin
smp_cnt <= smp_cnt +1'b1;
if(smp_cnt == 4'd7)
begin
rxd_cnt <= rxd_cnt +1'b1;
if(rxd_cnt == 4'd7)
rxd_state <= R_IDLE;
case(rxd_cnt)
3'd0: rxd_data[0] <= rxd_sync;
3'd1: rxd_data[1] <= rxd_sync;
3'd2: rxd_data[2] <= rxd_sync;
3'd3: rxd_data[3] <= rxd_sync;
3'd4: rxd_data[4] <= rxd_sync;
3'd5: rxd_data[5] <= rxd_sync;
3'd6: rxd_data[6] <= rxd_sync;
3'd7: rxd_data[7] <= rxd_sync;
endcase
end
end
endcase
end
end
同样，发送部分状态机如下如下所示：
4、USB代码测试图：
三、USB通信接口设计
1、USB通信协议
USB ： Universal Serial BUS（通用串行总线）的缩写，而其中文简称为“通串线，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。是应用在PC领域的接口技术。USB接口支持设备的即插即用和热插拔功能。USB是在1994年底由英特尔、康柏、IBM、MICroSOFt等多家公司联合提出的。
