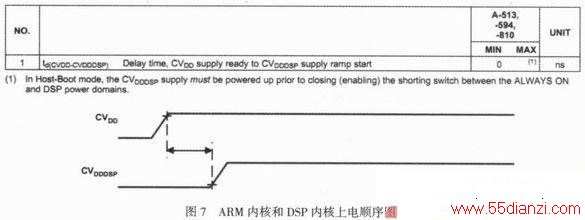

3.2 PLL电源设计

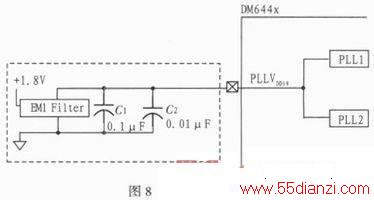

开关电源干扰主要来源于工频电流的整流波形和开关操作波形，这些波形的电流泄露到输入部位就成为传导噪声和辐射噪声，泄露到输出部位就形成了纹波问题。PLL外部电路如图8所示，考虑到电磁兼容性的有关要求，在外部设计时加入EMI滤波网络，隔离外部电源纹波引入，抑制开关电源上的干扰。
3.3 DAC内核电压和模拟I/O电压的设计

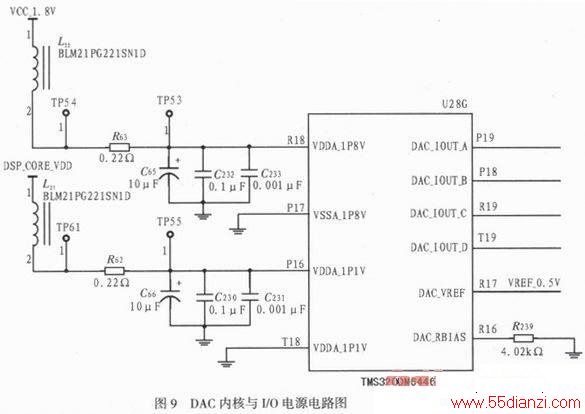

由于DSP内核电压(Vcore=1.3 V)不能直接供给DAC内核(VDDAIPIV=1.2 V)，为增强DAC内核电源稳定性，如图9所示，采用功率电感L21，L22进行纹波滤波处理。而DAC的参考电压0.5 V无需吸入大电流，因此直接选用稳压二极管就能实现。模拟I/O电压VDDAIP8V=1.8 V，设计方法与上相同。
3.4 DDR2电源设计
DDR2外部电路图如图10所示，DVDDR2通过EMI滤波网络将1.8 V电压接入到DDR_VDDDLL引脚，实现对DDR2供电的目的;由于DDR2接口端输入阻抗大，所以DDR_VREF参考电压通过两个阻值为1 kΩ的电阻分压为0.9 V。
4 结论
嵌入式虹膜识别系统的电源网络采用软件关机电路进行控制，满足了810 MHz的DSP等各类高功耗内核的需求，并解决了内核上电时序先后顺序及其延时问题，提高了系统的稳定性和可靠性。该嵌入式虹膜识别系统现已量化投产，并成功投入社会使用。根据其实际应用表明，该电源系统具有可控性好、电压稳定、宽输入电压，并满足嵌入式系统所有器件功耗需求等的特点，达到了设计要求。
