简介
所有数模转换器（ DAC ）都提供与数字设置增益和所施加基准电压之积成比例的输出。乘法DAC与固定基准电压DAC不同，因为它可以将高分辨率数字设置增益应用施加到可变带宽模拟信号上。本文将讨论电阻梯乘法DAC及其对 交流信号 处理应用的适用性。
基本原理
从1974年ADI公司推出世界首款（10 位）CMOS IC乘法DAC 以来，ADI公司就一直是乘法DAC设计与生产的领先者。它们采用一个具有适当带宽的放大器，利用一个切换式R-2R梯和一个片内反馈电阻实现了调整交流增益或可变直流基准电压输入信号增益的简单方法，从而用DAC取代了典型反相运算放大器级的输入和反馈电阻（图 1）。数字调整电阻梯和片内反馈电阻一起，提供与数字输入成比例的增益（D/2n ），使RDAC起到了可变输入电阻的作用。

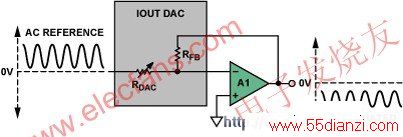

图 1. 反相增益配置
乘法DAC的市场发展迅速，历经数代更新，产品的分辨率、精度和速度有了大幅提升，增加了各种数字存储功能、串行通信选项，尺寸和成本大大降低并且每个芯片上还可以配置额外的DAC。最新一代的乘法DAC提供理想的构建模块，用于控制可变直流或快速交流电压信号的增益。
电阻（R-2R）梯用于运算放大器反馈电路，提供数字控制电流，电流经 RFB转换成输出电压。放大器以低阻抗提供此输出。基准电压输入具有恒定的对地电阻R。图 2 显示了该工作原理。图 2a中，源电流VREF/R转换成输出电压。放大器以低阻抗提供此输出。基准电压输入具有恒定的对地电阻R。图 2 显示了该工作原理。图 2a中，源电流IOUT1或导引至地（一般称IOUT2）。同理，剩余电流的一半由开关S2 导引……如此类推。如果开关由一个数字字D（S1 是MSB）激活，则流经RFB （=R）的IOUT1端电流之和为 D × 2–n × VREF/R。此配置的重要优势包括：可最大程度地降低瞬态，因为开关在地和虚地之间切换；RFB与梯形电阻片内匹配，具备出色的温度跟踪性能。
图 2. a） R-2R梯原理；b） 乘法DAC，VOUT = 0 to −VREF.
数字字D给出的数值范围取决于所用的器件。ADI公司的部分AD545x/AD554x系列乘法DAC的D值范围（第一象限）如下：
www.55dianzi.com
图 7. 谐波失真分量
乘法馈通误差：DAC的数字输入全部为0时，由基准电压输入至DAC输出的容性馈通所致的误差。理想情况下，一直到最低有效位DB0，每下降一位，增益便降低6 dB（图 8）。不过，对于较低的位，容性馈通影响增益的频率更高。这一点从较低位尾部上翘的平坦曲线可以看出。例如，14位DAC的DB2处，所有频率的理想增益应为–72 dB，但由于馈通效应，1MHz时的实际增益为–66 dB。
图 8. 乘法馈通误差
选择正确的运算放大器
乘法DAC电路性能非常依赖于所选运算放大器的能力，从而在电阻梯输出端保持零电压，并实现电流电压转换。要实现最佳的直流精度，重要的是要选择具有低失调电压和偏置电流的运算放大器，以保持误差与DAC的分辨率相当。详细的运算放大器技术规格参见器件数据手册。
对于基准电压输入为较高速信号的应用，需要一个带宽较宽、压摆率较高的运算放大器，以免削弱信号。一个运算放大器电路的增益-带宽受反馈网络的阻抗水平和增益配置限制。要确定所需的GBW，一种可行的方式是选择–3 dB带宽（10 倍于基准信号频率）的运算放大器。
必须考虑运算放大器的压摆率规格，以限制高频大信号的失真。对于AD54xx和AD55xx系列，压摆率为100 V/&mICro;s的运算放大器一般就够了。
表 1 列出了可供乘法应用选择的运算放大器。
表 1. 适用的 ADI 公司高速运算放大器
产品型号 电源电压本文关键字：分辨率 嵌入式系统-技术，单片机-工控设备 - 嵌入式系统-技术
