部分程序代码：
BOOL GetData()
{ ……
//创建等待驱动中断线程以及写文件线程
hEvent_Disk=GreateEvent(NULL,TRUE,TRUE,NULL); hEvent_Mem = CreateEvent(NULL,TRUE,FALSE,NULL);
_beginthread(WaitForDataThread,0,NULL); _beginthread(WriteDiskThread,0,NULL);
//启动DMA传输
SetDma(); BlockDmaLocalToPci(dmabuffer, BLOCK_ONE_DMA);
}
void WaitForDataThread(void * pParam)
{}
void WriteDiskThread(void * pParam)
{}
4.3 数据传输指令生成

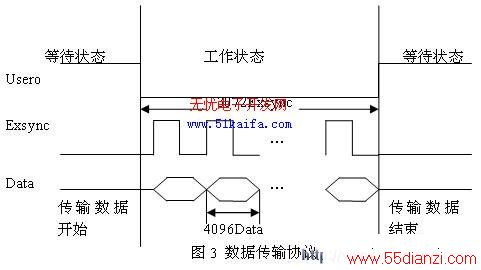

PC应用程序产生数据传输指令，触发数据传输。指令的产生是通过9054在PC端的底层驱动，设置9054 LOCAL端USERO管脚电平，使FPGA进入工作状态，并产生相机行触发信号（EXSYNC），触发相机拍照传输数据。USERO信号为高电平时，FPGA和9054都处于等待状态；USERO下降沿触发数据传输，使FPGA和9054进入工作状态；数据传输完毕，USERO拉高。时序如图3。
5 系统测试及工程考虑
本系统测试微机环境为：CPU，Pentium(R) 4. 2.40GHz；内存，333MHz,512MB/s；北桥芯片，845PE；操作系统，Windows Server 2003；SCSI硬盘空间，120G。
系统测试结果：图像单线稳定存储速率为37.2 MB/s ，流水线稳定存储速率为71.2MB/s；持续记录时间为25分钟。
工程考虑：系统速度主要限制于两个瓶颈，一是硬盘本身，二是PCI总线。本系统虽然采用了高速硬盘，但还有一个操作效率的问题。数据从FPGA到PCI9054的传输介质采用一般硬盘线，此类硬盘线的上限频率为33M，限制数据采集速度；同时由于系统需要通过PCI总线转移数据，而计算机的PCI总线多为32位、33MHz的总线，这个总线的理论数据为132MB/s，当总线上仅仅有一个设备时，实测实际总线持续传输速率在100MB/s以下，当总线上再挂载磁盘适配器时，总线的数据传输速率会更低。系统稳定性主要取决于FPGA内部逻辑的容错性和微机的稳定性。在高速存储的环境下，微机系统容易死机，因此微机选择具有高稳定性的Windows Server 2003操作系统作为图像采集的存储环境。
本文作者创新点是利用FPGA和PCI9054完成了对高速、高分辨率图像的采集存储。
