TKScope DK9 是广州致远电子有限公司2009年隆重推出的一款高性能综合仿真开发平台，支持 DSP 和 ARM 内核的仿真调试，同时内嵌32路专业逻辑分析仪。
TKScopeDK9仿真器支持双JTAG端口，能够同时完成TI DSP与不同厂家ARM内核的仿真调试，让用户系统级调试更简便。TKScope DK9内嵌32路专业的逻辑分析仪，既可独立运行，只当作逻辑分析仪来使用；也可与仿真模块同时运行，在仿真DSP的同时，使能逻辑分析仪功能，让用户在仿真的同时也可以观察总线上的信号。
TKScope DK9仿真器是一款集DSP仿真、ARM仿真、逻辑分析仪功能于一体的综合仿真开发平台，其独创的先进技术引领了DSP与ARM开发工具的新模式。
1 TKScope DK9仿真器DSP仿真模块性能
TKScope DK9支持TI公司全系列DSP芯片，得到TI原厂XDS560类DSP仿真技术的授权。其优越的仿真性能如下：
◆TI原厂XDS560类DSP仿真技术授权，支持TICCS3．1／3．2以及最新的CCS3．3集成开发环境；
◆全面支持TI公司C2000／C5000／C6000／OMAP／DaVinci等系列JTAG接口的DSP芯片仿真；
◆USB2．0(High Speed)高速通信接口，即插即用；
◆高速代码下载功能，速度可超越600 KB／s，特别对DEBUG模式下代码的下载进行速度优化；
◆支持高速RTDX数据链路，速度高达2 MB／s；
◆实时事件触发，支持实时断点；
◆目标板I／O电压自适应，支持JTAG IO电压范围1．6～3．6 V；
◆内置锁相环(PLL)时钟发生器，能自动判别调节JTAG时钟，支持用户自定义仿真时钟500 kHz～40 MHz；
◆能与ARM内核仿真功能以及专业逻辑分析仪同时工作。
2 TKScope DK9仿真器ARM仿真模块性能
TKScope DK9支持全系列ARM内核的仿真，无缝嵌接多种主流IDE环境。其优越的仿真性能如下：
◆支持全系列ARM内核仿真，ARM7／ARM9／Cortex－M1／Cortex－M3／Xscale等，包括Thumb模式；
◆支持Cortex－M1／Cortex－M3内核串行调试(SWD)模式；

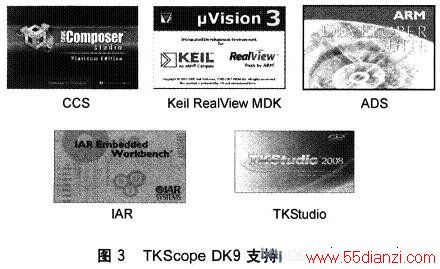

◆无缝嵌接多种主流IDE环境，如Keil／ADS／IAR／TKStudio／RealView／SDT等；
◆USB2．0(High Speed)高速通信接口，下载编程Flash速度达到1 000 KB／s；
◆支持片内Flash在线编程／调试，提供每种芯片对应的Flash编程算法文件；
◆支持片外Flash在线编程／调试，提供数百种常用的Flash器件编程算法文件；
◆支持NOR／NAND／SPI等多种接口类型的外部Flash编程／调试；
◆支持用户自行添加Flash编程算法文件；
◆具备单独烧写Flash的独立软件，提高生产效率；
◆支持无限制的RAM断点调试；
◆支持无限制的Flash断点调试，突破硬件断点数量的限制；
◆采用同步Flash技术，快速刷新Flash断点，速度如同RAM调试一样快捷；
◆支持动态断点，可在运行中任意设置／取消断点；
◆同时支持程序断点和数据断点，便于用户准确跟踪复杂程序的运行；
◆快速单步程序运行，最大150步／s；
◆标准20脚JTAG接口与目标板连接，支持热插拔；
◆检测所有JTAG信号和目标板电压；
◆自适应目标板电压，支持宽电压范围1．8～5 V；
◆JTAG最大时钟25 MHz，可达到极限的调试速度；
◆自动速度识别功能；
◆支持实时RTCK同步时钟(自适应时钟)；
◆带有硬件自检功能，方便检测排除硬件故障；
◆保证最快、最稳定的调试主频变化的目标系统；
◆内置特殊调试算法，可靠调试处于非法状态的ARM内核；
◆支持菊花链连接的多器件仿真；
◆基于芯片的设计理念，为数百种芯片提供完善的初始化文件；
◆内置全面的初始化文件解释执行器，可在复位前后／运行前后／Flash下载前后，进行灵活的系统设置，包括寄存器设置／ARM初始化／时钟设置／延时／信息提示等操作。

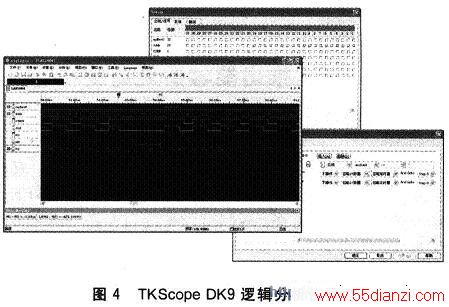

3 TKScope DK9逻辑分析仪性能
TKScope DK9内嵌32路专业的逻辑分析仪，其优越的性能如下：
◆最大32路输入信号，100 MSPs采样速度，512 KB存储深度；
◆仿真模块和逻辑分析仪模块紧密关联，可同时独立运行或停止；
◆可设置边缘／电平／总线等基本触发方式和高级复杂触发方式，方便易用；
◆多文档结构可在测量的同时观察和比较其他数据；
◆强大的数据导出功能支持，使对测量信号进行二次分析成为可能；
◆柔性频率设置突破传统的1、2、5进制，使得测量更加精确；
◆动态升级的硬件算法使您的测量手段与时并进。
4 小 结
TKScope DK9仿真器集DSP仿真、ARM仿真、逻辑分析仪功能与一体，其优越的性能得到广大电子工程师的一致好评。TKScope DK9广泛应用于各种 嵌入式 系统的开发，包括工控、军工、电力、汽车电子、航天等领域。
