μC/OS—II的嵌入式串口通信模块设计

μC/OS—II的嵌入式串口通信模块设计

点击数:7250 次   录入时间:03-04 11:40:50   整理:http://www.55dianzi.com   嵌入式系统-技术

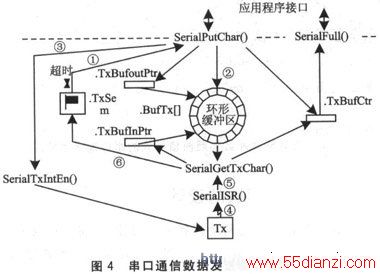

       图4是发送数据模块的流程图。当需要发送数据给串行端口时,SerialPurChar()等待信号量在初始化发送信号量时应该初始为缓冲区的大小。因此,当缓冲区中没有更多空间时,SerialPutChar()就挂起任务,只要UART再次发送字节,挂起任务就将恢复。SerialGctChar()被中断服务程序调用,如果发送缓冲区至少还有一个字节,Seri-a1GetChar()就返回一个从缓冲区发送的字节。如果缓冲区己空,则SerialGetChar()返回Null,这将使调用停止进一步的发送中断,一直到有数据发送为止。

串口通信数据发送驱动模块


       4 异步串行 通信 的接口函数

       应用任务可以通过如下的几个函数来控制和访问UART:SerialCfgPort()、SerialGetChar()、SerialInit()、SerialIsEmpty()、SerialIsFull()和SerialPutChar()。

       SerialCfgPort()用于建立串行端口的特征,在为指定端口调用其他服务前,必须先调用该函数,包括确定波特率、比特数、奇偶校验和停止位等。

       SerialGetChar()使应用程序从接收数据的环状title="缓冲区" style="text-decoration:underline;color:blue">缓冲区中取出数据。

       SerialInit()用于初始化整个串口软件模块,且必须在该模块提供的其他任何服务前调用。SeriallInit()将环状缓冲区计数器的字节数清零,并初始化每个环状缓冲区的IN和OUT指针,指向数据存储区的开始处。数据接收信号量初始化为0,表示在环状缓冲区无数据。用传送缓冲区大小初始化数据传送信号量,表示缓冲区已空。

       SerialIsEmpty()允许应用程序确定是否有字节从串口接收进来。本函数允许在无数据时避免将任务挂起。

       SerialIsFull()允许应用程序确定传送环状缓冲区的状态,本函数可以在缓冲区已满时避免将任务挂起。

       SerialPutChar()允许应用程序向一个串行端口发送数据。

       结 语

       该串口通信模块充分利用了实时内核的任务调度功能和信号量机制,系统软件模

www.55dianzi.com 块化,可读性增强,便于修改和移植,其设计思路和方法可以很好的应用在多种情况下的测控系统中,系统的扩展方便,具有一定的借鉴作用。该串口 通信 模块已作为某铁路供水远程控制终端的一部分,运行稳定,提高了整个系统的运行效率和实时性。
