PM50 系列 智能 语音 芯片 是中青世纪科技公司 2003 年最新开发的智能语音产品，它既是语音播放电路，也是智能单片机。其音质水平、价格都要略优于著名的 ISD 电路，同时也有21KHz 高保真音质。而其开发设计简单度、智能控制的简单度、整体性价比等指标要远胜过ISD，而如果用量超过1~3万片，可以原样投产掩膜片，价格更低至五～十分之一。可以说，该芯片连同具有USB 电脑接口的atVOC-PM50语音编程开发系统一起，开创了数码语音电路的新纪元，是智能语音电路的一场革命。
该芯片由专用的语音单片机和FLASHRAM存储器集合构成，它既有几秒到200秒的多段语音播放功能，也有单片机可编程的智能特性，大规模复杂电路已经缩微到只有COB28封装（ 18*36mm ）的印板上，可以方便地作为DIP28封装的标准集成电路来使用。
一、特点：
（ 1 ）、使用上可以和普通音乐片一样简单方便；
（ 2 ）、 FLASHRAM 结构，可以反复擦写录入，寿命在 1 万次以上 ；
（ 3 ）、电源电压 3~6V ，静态电流 1uA ，工作电流 50mA ；
（ 4 ）、直接驱动 8 欧姆 0.5 瓦的喇叭；
（ 5 ）、一系列多规格可互换，开发系统共用；
（ 6 ）、录制的语音可分 1~8 段或 128 段；
（ 7 ）、自带八个输入端口，九个输出端口，功能均可由用户自定义；
（ 8 ）、开发系统采用最新的 USB 电脑接口；
（ 9 ）、开发用的电脑软件系超智能傻瓜图形设计，外行也能使用 ；
（10 ）、配合编程软件可以开发出并行、串性、智能型等多种控制模式；
（11 ）、开发系统支持用户对本组件在线编程（ ISP ）；
（ 12 ）、音质比著名的 ISD 产品要略好；
（ 13 ）、最小系统的外围电路只需一只振荡电阻、一只电源滤波电容 ；
（ 14 ）、有 20/30/40/50/100 秒 ~200 秒多个时间档次可选 ；
（ 15 ）、完成开发和试验生产后，直接用源文件投产掩模芯片，电路设计、音质效果、功能性能不变

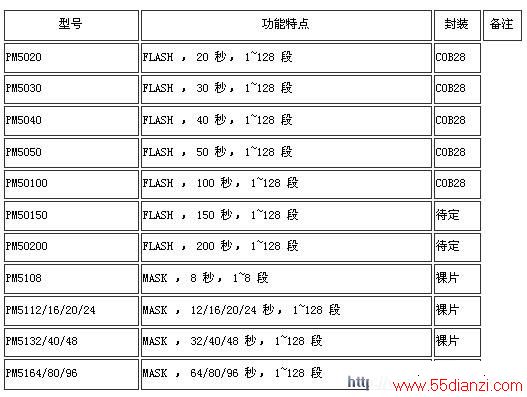

二、PM50 系列编号及功能

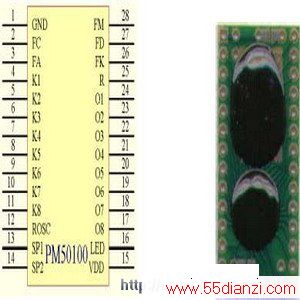

三、PM50 外围管脚图和实物照片
PM50 的管脚定义表
附： 1 、电源电压为3~6V，静态电流约1uA 。
2 、振荡电阻上拉到正电源，在正常品质下振荡电阻一般取值240K标准值是255K）；在高级品质（HQ）下振荡电阻一般取值120K 。
3 、任何喇叭端严禁接地或串接喇叭后直接接地或正电源。
www.55dianzi.com
4 、 PM50 板上可以焊接两个器件：滤波电容0.1UF，振荡电阻240K，可选贴片器件。装上后，外部不需要再装。另外在PM50编程器内部已装有240K振荡电阻，测试或演示时PM50板上无须再装振荡电阻。
四、PM50 典型应用电路图
（八段 语音 并行或 智能 控制输入、九个LED控制输出，K1~K8单键对单段或组合的多段，可选循环/电平/边沿触发等，九个LED可智能输出）
五、PM50 的最小系统
（仅一片PM50 芯片 就可以作为一个小的语音系统，下图是单段单灯，或单键顺序多段放音。振荡电阻及滤波电容板载，用户只需要外接喇叭、电源、按键就可以工作了。）
六、PM50 外接功放设计
&nb sp; MC34119（0.5W）带自动关断功能，只在有声音时工作，平时省电。其它功放也是类似接法，接成平衡输入方式。PM50的任一喇叭输出端严禁接地或串接喇叭后直接接地或正电源。
七、PM50 在线编程（ISP）应用设计图
在线编程（ISP）是指设计人员能够在用户板上、不把芯片单独拿下来就能实现声音录制、修改、编程工作，能非常方便产品在成品化后做后期修改、调试工作这在很多应用上非常重要。PM50有专门的ISP在线编程接口，需要ATISP-PM50型的在线编程器配合使用。在 www.atVOC.com 上可以查到。
八、PM50 的标准串行控制方式
须由外部单片机接口，发串行指令控制放音的段号，段数最大128段，专用于语音组合用。如报数、报温度、语音辞典用等。
在该串行模式下， K5 、 K7 端连接按键就赋予了特殊的演示、测试功能， K5 端每按键一次即顺序播放一段，可以逐段听取所有段的语音内容和效果； K7 端每按键一次，即按顺序连续播放八段的语音，以便听取语音组合时的合成效果。另外， K2 端如果接按键，可以作为测试时的复位端使用。
在该串行模式下最大可分 128 段， K1 为数据端， K2 为时钟端， O1 为忙信号端。时钟上升沿时数据端有效。语音段的地址为 80H~FFH ，第一段的地址是 80H ，按顺序排列，最多128 段语音。外部单片机直接送入要放音的段号数据，播放，结束时 PM50 的忙信号拉低，在判断一段语音结束时，外部单片机再送下一段语音的段号。

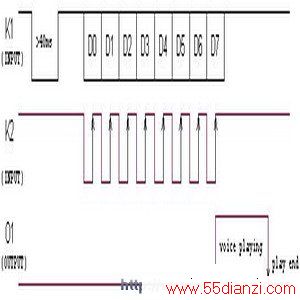

单片机控制时序图如下， K2 时钟为 10Hz~100KHZ 内均可。
