5.2 详细设计
详细设计是一次循环中需求、分析、设计的最后一步，指定了细节问题，明确了单个对象的范围、内数据结构和算法的实现等。

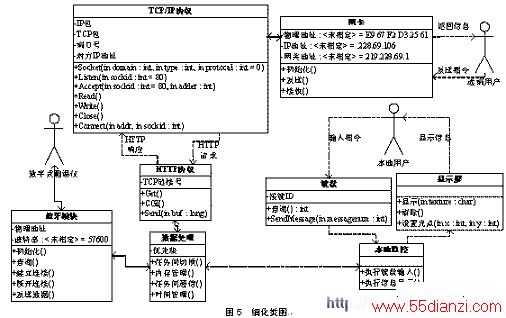

先前已对类的属性和操作作了定义，而在详细设计中，为了编写代码，必须对每个类中定义的操作的各个属性（包括它的类型和初始值等）填补完整。因为此时的类图是为软件编程准备的，所以应根据体系结构设计过程中组件图的内容重新进行整理，保留并细化由软件实现的所有类。完整的类图如图5所示。
依照这些类的行为流程图，在编程阶段就可以容易的实现代码，并且由于有了统一的设计决策， 即使是由不同的编程人员编写，最后的代码体现出的思路都是大同小异的，也方便非开发人员了解 和维护系统。
6 结束语
通过对 UML 语言的分析，文中提出了一种基于UML的嵌入式系统 可视化 开发方法，并实际应用到嵌入式远程温度监控系统的开发过程中。此方法面向对象，步骤清晰流畅，并全部由UML的统一标准符号加以描述，有效的提高了系统的开发效率，也有利于系统以后的维护和升级。
参考文献
[1] Bruce Powel Douglass 著 . 《实时UML——开发嵌入式系统高效对象（第2版）》.中国电力出版社，2003年12月
[2] Wendy Boggs, MIChael Boggs著，邱仲潘 等译 . UML与Rational Rose 2002从入门到精通. 2002年7月，电子工业出版社，北京
[3] 唐英，李志蜀 . 使用UML分析设计嵌入式系统 . 计算机应用研究，2002年，5，p117-p120
