“单键飞梭”作为一种用户输入方法，其输入方式灵活可靠，特别适合应用在嵌入式仪器设备和手持式设备上。本文利用CPLD鉴相控制模拟开关，模拟手动按键得到统一的PS/2码，从而简化软件设计，提高了用户输入效率。
1光电Trimknob的工作原理
光电Trimknob又称为光电编码器(optICalencoder)，其中以Bourns公司和Greyhill公司的产品用得最广泛。本文就以Bourns公司的ENC产品为例，介绍其工作原理。
如图1所示，Trimknob有两个发光二极管及两个光敏三极管，中间是可自由转动的遮光板。当旋转Trimknob时，两个光敏三极管会被遮光板有次序地遮挡而产生图2所示的波形。
如果是顺时针从位置#1旋转到位置#2，通道A会比通道B相位超前半个周期;反之如果是逆时针从位置#3旋转到位置#1，通道B会比通道A相位超前半个周期。通过检测通道A和通道B的相位就能判断是顺时针还是逆时针转动。通过记录检测通道A和通道B波形变化的次数就能得到转动位置变化数目。
2HoLTEkHT82K628A简介
HT82K628A是台湾Holtek公司为IBMPC/AT及兼容机设计生产的专用键盘扫描控制芯片，支持101/102/104/109个键，PS/2接口。引脚定义如图3所示。行线R0~R15为键盘矩阵的扫描输出，列线C0~C7为键盘矩阵的扫描输入。

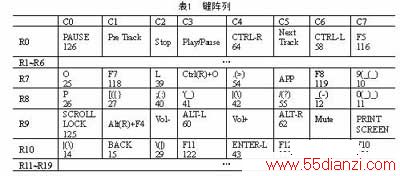

表1列举了几个行列线对应的键值，关于此芯片的更详细的应用，请见参考文献[1]。
3设计原理
通过一个鉴相电路，输入为通道A、B，输出为CW、CCW。CW、CCW控制模拟开关SW1、SW2。SW1的数据端分别连接在C6和R7上，从表1可以看出C6、R7对应F8键。顺时针转动一个位置，CW输出一个脉冲，模拟开关SW1接通。从键盘扫描控制芯片HT82K628A角度看，效果和按下“F8”一样，如图4。
4实现
4。1鉴相器的实现
由于本系统其它逻辑部分电路用到Xilinx公司的CPLDXCR3032XL，所以我们把鉴相器电路也做在此CPLD中。其中定义CW、CCW为输出引脚，Ch_A、Ch_B为输入引脚。状态机变化逻辑如下：
State_diagramQstate
StateSt0：CW=0;
CCW=0;
if(！Ch_A&Ch_B)thenSt1
elseif(Ch_A&！Ch_B)thenSt4
elseSt0;
StateSt1：CW=1;
CCW=0;
if(Ch_A&Ch_B)thenSt2
elseSt1;
StateSt2：CW=1;
CCW=0;
if(Ch_A&！Ch_B)thenSt3
elseSt2;
StateSt3：CW=1;
CCW=0;
if(！Ch_A&！Ch_B)thenSt0
elseSt3;
StateSt4：CW=0;
CCW=1;
if(Ch_A&Ch_B)thenSt5
elseSt4;
StateSt5：CW=0;
CCW=1;
if(！Ch_A&Ch_B)thenSt6
elseSt5;
StateSt6：CW=0;
CCW=1;
if(！Ch_A&！Ch_B)thenSt0
elseSt6;
4。2模拟开关的实现

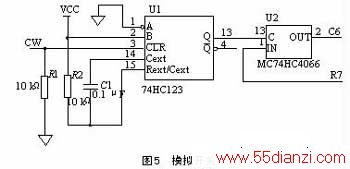

一般手动按下一个键的开关时间是20ms，所以设计中在CW、CCW输出端加了一个单稳电路作为时延，单稳电路的输出作为模拟开关MC74HC4066的控制。电路设计如图5所示。
当鉴相器产生一个CW脉冲，U1就会触发产生一个20ms宽的脉冲，将U2的引脚1和2接通。从表1可以查出行列线C6、R7对应着键F8，于是从HT82K628A的PS/2输出口可以得到F8的PS/2码。
5结论
该电路已经运用到实际应用中，收到很好的效果。读者可以根据这种思路，采用输入解码控制模拟开关，合并到键盘矩阵扫描，得到统一的PS/2码，从而简化软件设计，设计出更多更方便的用户输入方法
