以太网口防雷设计

    以太网口防雷设计要求：

    满足欧洲 CE 认证、美国 FCC 认证以及日本 VCCI 认证需求，同时以太网端口防雷要求满足国内要求；具体 执行下列标准：

    EN55022 ，EN55024，FCC PART 15 ，ETSI EN300 386，EN60950，UL60950 等。

    设计把握重点：

    由于接口速率高，因此端口的滤波设计， PCB 设计是此产品的设计重点，另外加强关键器件的选型控制，确保器件满足整机的 EMC 安规要求。

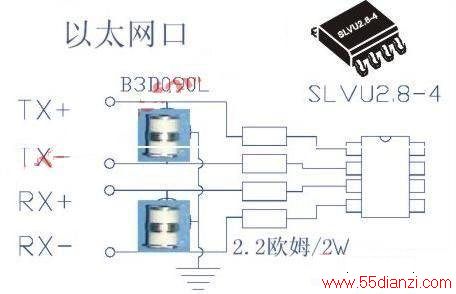

    该方案前级保护器件选用贴片B3D090L 气体放电管主要对共模进行防护。

    后级采用TVS管SLVU2.8-4,主要进行差模防护。

    SLVU2.8-4(TVS) 该器件的特点：

    1.  能够进行两对平衡线的差模保护,即一个网口(收,发)只用一个器件;

    2.  节电容很低最大为8pF.

    3.  具有一定的通流容量,最大承受24A(8/20μs)冲击电流,能够满足500V的浪涌测试要求;

    4.  箝位动作电压低,为3V.在冲击电流作用下残压最大不超过15V,能够保证网口的安全;

    5.  器件封装为SO-8,占用PCB面积很小;遵循标准要求，一次性通过测试与认证，并且以太网口防雷性能达到业界领先，共模测试最少可以达到 4KV 。
