4 实验与结果分析
4.1 延时测试
本文分别对KVM 鼠标操作总体的延迟时间，以及同步方法模块的延迟时间进行测试，定义如下：
(1)总体延时
本文采用"回环模式"对总体延时进行测试。回环模式主要通过在主控机和被控机上形成对同一事件的循环响应，获取两者的响应时间差值，以得出延迟时间。具体实现方法为：在主控机和被控机上同时运行一个测试客户端，鼠标单击主控机的客户端界面，界面响应事件并发出UDP 数据包标识时间;事件传递至被控机客户端后，被控机客户端同样响应该事件并发出UDP 包。通过网络工具捕捉这2 个UDP包，并计算两者之间的时间差值，即得到总体的鼠标延时。
鼠标总体延时测试的实现流程如图3 所示。

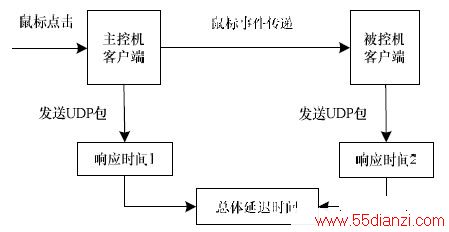

图3 总体延时测试
(2)同步方法延时
考虑到控制主机性能和网络环境等不固定因素，本文同时对鼠标同步方法的延迟时间进行测试。同步方法延时测试主要采用硬件中断方式。同样在主控机和被控机上各运行一个客户端，并对主控机客户端进行鼠标单击操作。当鼠标操作数据由主控机客户端传输到处理器时，处理器产生中断并拉高电平;被控机客户端接收到鼠标操作数据，发出UDP 包作为回应，当处理器接收到被控机端的UDP 包时拉低电平，从而形成一个时间脉冲。忽略UDP 包的网络传输时间，则该时间脉冲宽度即可近似为同步方法的延迟时间。同步方法延时测试的实现流程如图4 所示。

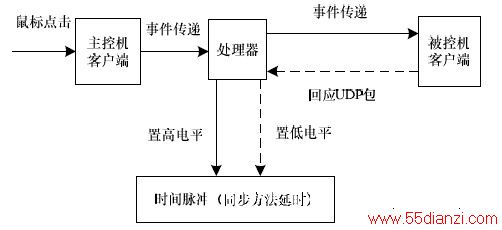

图4 同步方法延时测试
"回环模式"测试最终所得的总体鼠标延时及同步方法延时测试结果如表5 所示。

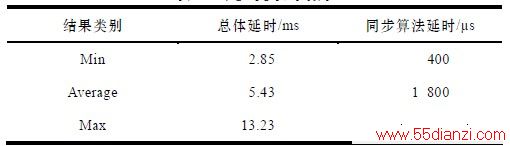

表5 延时测试结果
4.2 同步精确度
KVM 测试运行12 h,并在被控机上播放MKV 视频以增加网络传输负荷。定期进行鼠标操作，且操作时间保持30 h以上。经测试评估，在绝对鼠标同步模式下，长时间使用鼠标不会出现位置偏差;在相对鼠标同步模式下，正常状态操作鼠标不会出现位置不同步现象，但在大范围区间内快速移动鼠标时会有约1 mm 的位置偏差，但鼠标可以在移动中自动更正重新达到重合。
5 结束语
本文提出一种快速精确的KVM 远程鼠标同步方法。采用USB2.0 接口实现数据高速传输，通过加入自适应"残差处理"和双字节坐标表示法改进传统相对鼠标同步方式，即实现鼠标同步方式绝对化。测试结果表明，该方法能提高鼠标定位的精准度，系统能够更快处理鼠标事务。以后将不断对本文方法进行优化，实现高速度与高精度更好的融合。
