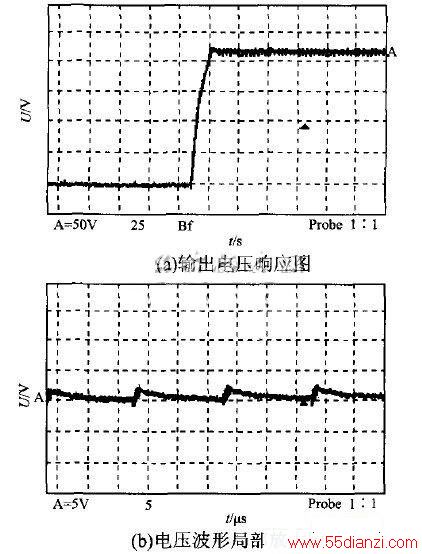

所得试验样机额定负载时的输出波形如图11(a)所示。由图11(a)实际读数可知，输出电压从0上升到220 V的响应时间为1s左右，电源系统具有较快的响应速度。同时，由图11(b)中的电压波形局部放大图可见，输出电压为220 V时，电压波动在2 V左右，其最大电压波动小于1%。
图11 样机额定负载时的输出波形5 结论：
本文介绍的基于DSP的大功率高频开关电源，充分发挥了DSP强大功能，可以对开关电源进行多方面控制，并且能够简化器件，降低成本，减少功耗，提高设备的可靠性。试验数据表明指标满足设计要求，本电源均能够保持良好的输出性能。
