设计实例
设计过程中一个重要的早期步骤是，为Stratix V FPGA下载最新的EPE，选择器件 (功耗指标最低的L器件)，为设计输入信息。与竞争产品相比，Altera的L器件既有动态功耗优势，又具有总功耗和性能优势。
下面的例子包括竞争对手以前分析的两个设计，使用14.2 XPE和Quartus II 12.0SP2 EPE进行了更新，以及一个使用VCC(内核)电源的新例子，针对Altera的双100G转发器设计进行了测量和预测。
100GbE OTU4转发器实例
在这个例子中，运行时用户相关的结温是100℃，使用了最大工艺指标。基于竞争对手白皮书中设定的资源使用情况，表3供了I/O和收发器数据，表4提供了输入到XPE (14.2)和 EPE (12.0 SP2)中的信息。
表3 100GbE OTU4 转发器 I/O 和收发器信息
表4 100GbE OTU4转发器资源使用情况
图4对比了获得的新L器件结果和以前报告的结果，表明，与Virtex-7 FPGA相比，Stratix V FPGA降低了功耗，同时提高了性能。

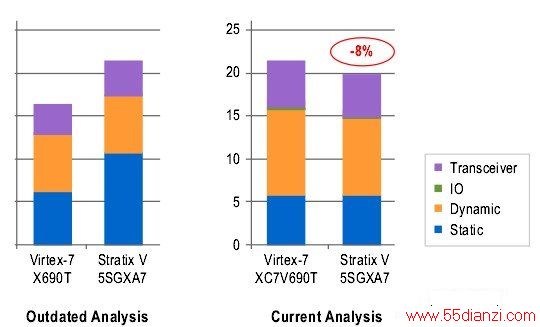

图4 使用L器件，更新后的100GbE OTU4转发器功耗对比
数据流管理实例
在这个例子中，运行时用户相关的结温是100℃，使用了最大工艺指标。基于竞争对手白皮书中设定的资源使用情况，表5提供了I/O和收发器数据，表6提供了输入到XPE (14.2)和 EPE (12.0 SP2)中的信息。

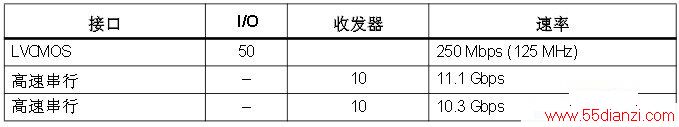

表5 数据流管理器I/O和收发器信息
表6 数据流管理器资源使用情况
图5对比了获得的新L器件结果和以前报告的结果，再次表明，与Virtex-7 FPGA相比，Stratix V FPGA降低了功耗，同时提高了性能。

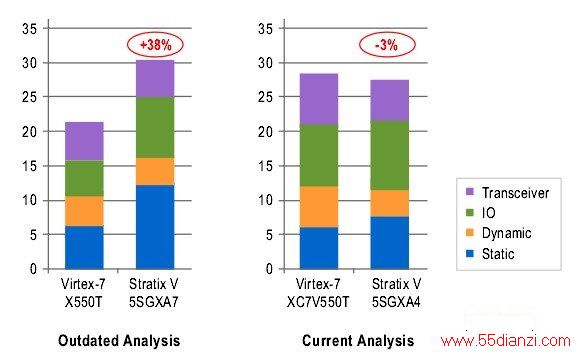

图5 使用L器件，更新后的数据流管理器功耗对比
这个例子显示了3%的功耗优势，100GbE OTU4转发器实例显示了8%的功耗优势，还有客户设计表明有15%的功耗优势。Stratix V器件还具有1个速率等级性能优势。
双 100G转发器实例
EPE的精度如何?或者换句话说，上面对比的结果有多可靠?第三个例子对比了测量值和EPE估算值。正如前面所提到的，最终功耗估算的次优方法获得了正确的输入触发率，在无矢量模式中使用了PowerPlay功耗分析器。这一方法是用于开发以下ALTEra100G双转发器设计的方法。对于这一设计，按照引脚连接指南中的建议，将VCC、VCChip和VCCHSSI连接起来。设计电路板时，使用0.9 V ES器件，在供电通路(12.01 V)上采用0.01 1%电阻连接电压稳压器。运行时，电路板处理OTN数据流几个小时，达到稳定工作温度后，进行以下测量：
Ÿ 稳压器输入电压：12.01 V
Ÿ 稳压器输出电压：0.989 V
Ÿ 电阻上的压降：1.19 A
然后，器件停止工作(所有时钟都停止)，进行另一次测量，获得同一结温时设置的器件泄漏电流，作为总电流。测量的电阻压降是11.9 mV。使用了下面的计算：
稳压器效率基于数据图表，外推为 0.9 V。
0.9V电源上的动态电流(I cc+ ICchssi + Icchip) = 22.7 – 13.6 = 9.1 A
PCIE引脚由PCB供电，但是并没有在内核中例化HIP。
从 QUARTus II软件导入CSV文件后，从12.0 SP2 EPE中得到相应的结果是10.1 A的总动态电流。
最终结果是，使用来自Quartus II软件的无矢量分析CSV文件，EPE比测量值9.1 A高出1 A(11%)。对于早期功耗估算，这一分析结果非常精确。
结论
在客户设计中，从器件体系结构定义中关注功耗和性能的均衡，以尽可能低的功耗实现最佳性能和带宽，与其他28 nm产品相比，降低了功耗。通过Stratix V FPGA以下的功能，设计人员实现的系统具有明显的优势：
Ÿ Altera定制的TSMC 的28HP工艺
Ÿ 低电压(0.85 V)体系结构
Ÿ 功能模块的硬关断
Ÿ 大量的硬核IP
Ÿ 可编程功耗技术
Ÿ 宽带高功效收发器
Ÿ I/O创新实现了高功效存储器接口
Ÿ Quartus II软件功耗优化
Ÿ 逻辑和RAM时钟选通
Ÿ 使用方便的部分重新配置功能
