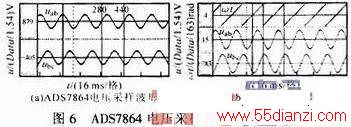

并网控制器内部ADS7864电压采样效果通过QuartusⅡ9．0得到波形如图6a所示，逻辑分析仪的采样频率为8 kHz，可得电网电压频率fs= 50 Hz；uab峰值的A／D采样值Data=879，由式(2)可得其电压有效值
，与实际电压值比较可知该采样模块的采样精度很高。并网控制器的采样电压为线电压，基于FPGA实现改进锁相算法的控制效果利用QuartusⅡ9．0得到锁相波形如图6b所示，图中ωt为uab的相角弧度值，ωt =Data／163。由图可见，锁相环输出值范围为-π～π，其过零点与uab过零点高度重合，锁相精度很高。

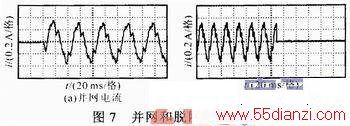

并网前，微电网侧输入大电网的电流为零，并网过程中的电流波形如图7a所示。并网过程中的冲击电流峰值约为0．36 A，稳定工作后电流峰值约为0．296 A。冲击电流约为稳定工作时电流的1．2倍，冲击很小从而实现了微电网的平滑并网。当接收到脱网命令时，控制器立即切断并网开关，微电网转为孤岛模式运行，其脱离大电网时的波形如图7b所示，可见，并网控制器能快速可靠处理断网命令，不会出现脱网后自动并网等误动作。
5 结论
针对微电网与大电网能量交互的问题，设计了一种基于FPGA实现的并网控制器。详细介绍了并网控制器采样模块和锁相控制模块的设计过程，并根据并网条件开发出基于FPGA实现的并网控制器。最后将该并网控制器应用于微电网实验平台，实验结果表明，所设计的并网控制器能实现数据的精确采样及快速准确的锁相控制，并网冲击小，从而能实现微电网的平滑并网。
