(3)指令级优化 DM6446一个时钟周期内可并行运行8条指令，一次可存取64位数据，内部拥有64个32位通用寄存器，并且支持对寄存器中的4个8位字节或2个16位字节分别进行运算处理，这些使得DM6446具有很强的并行运算能力。视频图像的像素尺寸一般是4的倍数，X264中像素的值是用8位或16位数据按矩阵形式有规律的存储，这种数据存储结构与DM6446的并行处理方式很契合。因此对X264程序进行指令优化充分发挥DM6446的并行运算能力，是提高编码器速度的关键。主要分为以下两部分：①使用内联函数优化；C6000编译器提供了许多内联函数intrinsics，它们是汇编指令映射的在线函数，不宜用C语言实现其功能的汇编指令都有对应的intrinsics函数。这样就可在C语言结构中直接使用内联函数实现对多个数据的并行运算操作。如：未使用内联函数优化前X264程序调用一次双线性内插函数只能计算一个亚像素点的值，而使用内联函数_mem4()、_avgu4()等进行优化后，一次可以计算4个亚像素点的值，大大提高了运算速度。②使用线性汇编语言优化：由于线性汇编不需要考虑寄存器分配、指令延迟、并行指令安排等因素。因此可以利用CCS提供的profile分析工具将使用频率高、耗时多的函数抽取出来，根据事先已知的数据间的相关性等信息，在程序中直接改写函数汇编，人工优化。涉及的算法有：SAD、SSD的计算；DCT变换；反DCT变换、亚像素搜索等。
4 实验结果
选取具有代表性的视频序列carphone(人物运动幅度较大)、news(背景变化，人物运动幅度不大)、container(背景简单，景物运动缓慢)进行编码。视频为YUV 4：2：0格式．QCIF，量化步长定为26，共50帧，采用IPPP…编码模式。DM6446的时钟频率为600 MHz。表1为优化后峰值信噪比、消耗时钟周期、码率等实验结果。表2为优化前后编码时钟周期对比，I帧编码速度平均提高了9倍，P帧编码速度平均提高了11倍。

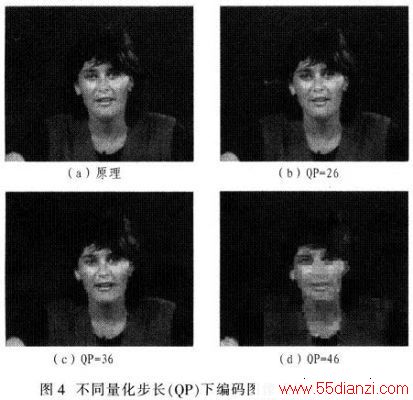

以视频Miss-America为例，研究、对比移植优化后的编码器在不同的量化步长值(QP)下，图像的压缩质量，如图4所示。
5 结论
移植优化后的X264编码器在CCS环境下可正确编码，在量化步长值26下编码图像质量较高，优化后编码速度较优化前有明显提升。介绍的H.264视频编码系统的硬件设计，和X264编码器针对DM6446平台移植、优化的思路和方法，对构建高效的视频应用平台具有一定的参考价值。
