基于FPGA的PCI总线串口卡设计

2  系统软件设计
2.1  驱动程序

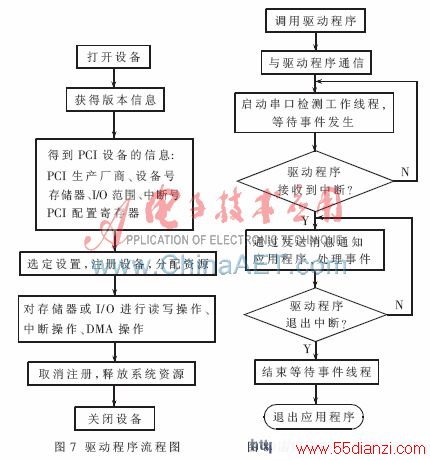

　WinDriver是一套PCI驱动程序开发包。它改变了传统驱动程序开发的方法与思路，极大地简化了驱动程序的编制。同时，WinDriver又没有牺牲驱动程序的性能，是一套高效、快捷的PCI驱动程序开发软件包[4]。WinDriver可在VC／C++、Delphi、BC++、VB等多种开发环境中使用,本设计选用VC++作为驱动程序的开发环境，通过WinDriver生成VC++代码，根据设计的需要修改生成的代码以完成此PCI设备的驱动。驱动程序流程图如图7所示。

2.2  应用程序
　应用程序负责调用、连接驱动程序，实现与驱动程序的通信。连接到驱动程序后，向驱动程序注册，同时启动串口监测工作线程，等待事件发生。当驱动程序接收到中断后，通过发送消息通知应用程序，处理发生的事件。处理后退出应用程序，结束等待事件线程。应用程序流程图如图8所示。
　本文介绍了一种基于FPGA的PCI总线串口卡设计方法，简单说明了其硬件的设计和驱动程序、应用程序的编写方法。该设计符合通用的PCI规范，支持即插即用功能，传输速率高，抗干扰能力强。可以广泛应用于各类测试设备、工厂自动化等，具有很高的实用价值。
