1 GAL6002芯片简介
GAL6002是LattICe公司研制的电可擦除、可重复编程的高性能 PLD 器件，图1所示是其引脚排列。GAL6002具有78×64×36 FPLA结构，可提供78×64的可编程与阵列和64×36的可编程或阵列。它具有10个输出宏单元、8个隐埋宏单元及20个输入和I／O宏单元。它的两个独立输入时钟可分别用于输入和输出宏单元的控制。其输出宏单元和隐埋宏单元的寄存器共用一个高有效复位乘积项。每个寄存器复位为“0”。输出宏单元和输出脚之间均有一个反相缓冲器，每个输出缓冲器的使能可由单独的乘积项来控制。
2 设计原理

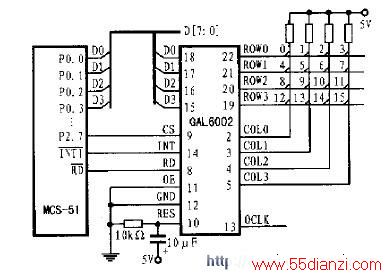

直接访问方式下的接口电路如图2所示。以下分别从去抖电路、自动扫描电路和接口电路三方面来描述该自动 扫描去抖 编码键盘 电路的设计原理。
2．1去抖电路
去抖电路用来执行两个功能：其一是当按键按下时产生一个“冻结”信号FREZ，以用来停止并“冻结”扫描状态机直到按键被释放。它的ABEL方程为：
FREZ：＝!（COL3＆COL2＆COL1＆COL0）；
图1 GAL6002管脚图
其二是当输出保持低电平达两个（或更多）相邻时钟周期时产生一个中断INT。其ABEL方程为：
INT：＝FREZ＆！（COL3＆COL2＆COL1＆COL0）；
图2 直接访问方式下的接口电路
2．2 自动扫描电路
自动扫描电路的软件定义如下：
R OWREG＝［ROW3，ROW2，ROW1，ROW0］；

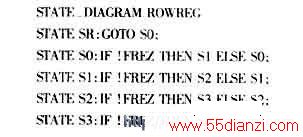

扫描状态机在输入时钟的上升沿依次向键盘行线发送“0”电平以扫描键盘，如果FREZ信号被使能，则“冻结”状态机。该操作在ABEL文件中的状态图描述如下：
2．3 接口电路

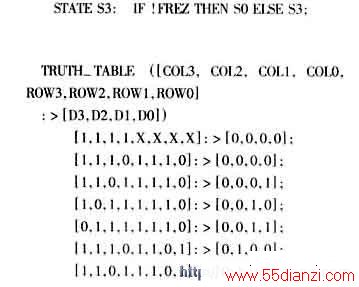

在该电路的ABEL文件中，可由真值表界定按键的行列位置与输出值D3～D0的对应关系，其中数值1～16分别对应于16个按键，即编码键盘的键值。从Lattice公司的工具软件ispDesignEXPERT8．2对ABEL文件的编译结果来看，当有多键同时按下时，D3～D0的输出亦为“0”，因此在51汇编程序中应对“0”号键进行适当取舍。
通过输出缓冲器可使输出管脚设置成高阻态，因此输出管脚可以直接和单片机的数据总线连接。本设计中，D3～D0输出缓冲器由CS和RD两个信号控制。其ABEL方程为：
采用间接控制方式读取键值的接口电路如图3所示。
图3 间接访问方式下的接口电路

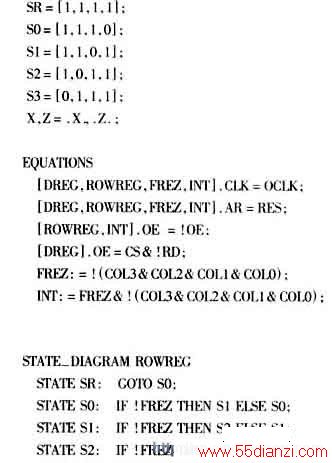

3 ABEL文件清单
下面给出KEY44．ABL文件的具体程序清单，其编译工具为Lattice公司的ispDesignEXPERT8．2。
