(6)减少判断循环，在使用判断方式选取控制语句时应尽量减少判断转移。DSP多采用流水线结构。由于TMS320C55X采用7级流水线结构，频繁的转移指令使得流水线难以发挥作用。
另外。DSP的大多数指令为单周期指令，但转移类指令却通常要耗费较多的机器周期。因此，应尽可能减少程序中的转移分支，以提高程序的效率。
6 实验结果
6．1 压缩效果实验结果

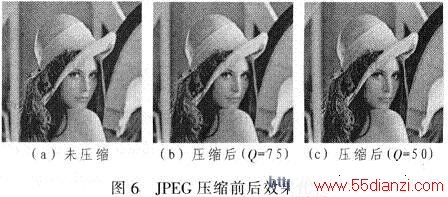

通过改变量化因子Q，改变图像的压缩比。压缩比越大，压缩过程中的视觉损失越大，压缩后的图片越不清晰。图6为采用不同的量化因子Q的压缩前后效果比较图。其中，图6a为未压缩，大小57．4 KB的原始BMP图像，图6b为压缩后大小为5．18 KB的图像，图6c为压缩后大小5．18 KB的图像。由图知，压缩后的图像与原始图像在视觉效果上相差不大。当Q=50时，压缩后图像所需存储空间仅为原图像的1／14。
6．2 压缩耗时实验结果
对于一个8x8数据块，各步耗时如下：分块：1．335μs；DCT变换：5． 39μs；量化：1．355μs；哈夫曼编码：3．375μs。说明一个8x8数据块总耗时为11．455μs，一帧720x576灰度图像的压缩总耗时为90x72x11．455=74 228．4μs，再加上其他辅助操作，实际耗时约75 ms。根据上述结果，在1 s内向上位机发送13帧720x576的灰度图像，基本满足系统要求。
7 结束语
介绍基于TMS320VC5509A DSP的JPEG 视频压缩 系统的设计和实现方案，该系统硬件设计采用DSP+FPGA的方案，充分发挥了各自优势；而软件设计针对C55x的结构进行程序结构和算法优化，经过验证达到较好的实时效果。由于该系统体积小、功耗低，适用于一些野外图像采集、远程视频监控等需要连续传输图像的场合。
