预付费型智能 IC卡 燃气表 是一种根据用户IC卡购气量实现自动计费、自动控制用气的民用高技术产品。它和售气管理系统配合可实现预付费,从而免去人工入户抄表带来的诸多不便,并可解决欠费问题,具有传统人工抄表收费式燃气表无可比拟的优越性。目前,随着国家“金卡工程”的深入开展和开发大西北“西气东输”工程的正式启动,IC卡燃气表已呈现出十分广阔的应用前景。而将普通IC卡改进成 CPU 卡(智能卡),将使这种燃气表的保密性得到进一步的提升。本文介绍了该产品的核心技术——基于NEC单片机的预付费型智能CPU IC卡燃气表的硬件和软件设计,论述了该IC卡燃气表的工作原理、功能、可靠性设计、低功耗低成本设计及其实际应用情况。
1 预付费型智能CPU IC卡燃气表的工作原理

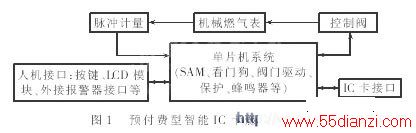

预付费型智能CPU型IC卡燃气表是在常规机械燃气表体上安装以单片机为主的智能测控系统而构成的。该测控系统主要由单片机、 SAM (Secure ACCess Module)模块、CPU IC卡接口、计量电路、保护检测电路以及气路控制阀等组成,其系统结构如图1所示。
工作原理:当用户将含有一定购气量的CPU型IC卡插入表内时,控制阀在电控系统软件控制下打开气路阀门。用户每使用一个微小的计量单位(如1/1000L,该值根据机械表的参数设定)的气体时,计量电路便发出1个计量脉冲,该脉冲如经电控系统判定为有效,即进入软件进行累计,当达到一定数目(如1/100L)时可以从存于SAM模块中的已购气量中减去1个计量单位。当剩余气量为某一设定值时,燃气表进入报警状态,并关闭控制阀,切断气路以便提醒用户购气。用户此时按一次按键后,仍然可以打开阀门继续用气;当剩余气量为零时,控制阀再次关闭,用户只有将存储一定购气量的卡插入后才能打开阀门。
2 预付费型智能IC卡燃气表实现的功能
(1)计量和控制功能:充分利用单片机计量各种煤气用量;通过控制阀控制用户用气。
(2)加密功能:采用加密强度极高的CPU卡且一户一卡,通过完善的多重内部和外部认证后,达到一定的权限才可实现购气及其他操作。
(3)显示功能:可显示剩余煤气、月累计和季度累计煤气等;各种系统状态显示,如电池欠压、报警状态、气体过流等。
(4)提示功能:当剩余气不多(等于某一设定值)时,关阀一次提醒用户购气。
(5)报警功能:电池欠压报警、防止管道破裂的气体过流报警、阀门打开及关闭故障报警、外接可燃气体报警器接口的报警、卡非正常操作报警、燃气表开盖报警等。在发生报警情况时,首先关闭控制阀,然后蜂鸣器发声、LCD显示。每次报警事件都会记录在SAM模块中,在用户下次购气时返写到用户购气卡,再由购气卡返回到售气部门,从而可供主管部门或银行查询。
(6)自我保护功能:防止IC卡口和电池接线处的高电压攻击和短路行为、开盖检测、无电池检测、选用不怕强磁场的特殊脉冲传感器等。
3 预付费型智能IC卡燃气表的硬件设计
因为本预付费型IC卡燃气表是一种面向家庭的民用产品,因此,在设计硬件时要兼顾以下的原则:低成本;低功耗,尽量延长电池寿命;高可靠型,不允许死机以及已购气数据丢失的情况发生。
3.1 控制单片机的选择
控制单片机选用NEC公司生产的8位单片机uPD789167。uPD789167是44PIN封装的低成本单片机,具有24KB ROM、512B RAM、8路8位A/D转换器、外部32kHz副时钟、6个定时器、4个外部中断等资源,在掩模后具有非常低的成本。
3.2 时钟电路的设计
本设计使用了uPD789167单片机的3.58MHz的主时钟和32kHz的副时钟。前者在单片机高速工作时运行,并经过内部2分频后提供给SAM模块和外部CPU型IC卡。为了降低功耗,在上电、访问SAM模块和IC卡以外的时间里,3.58MHz的主时钟停止振荡,而32kHz晶体则一直振荡,完成内部软件走时、气量的累计和统计,并协助对单位时间内的用气量进行判断,确定是否气体过流,必要时驱动LCD模块的显示。
3.3 SAM模块及CPU型IC卡的选择
CPU卡同普通的存储卡和逻辑加密卡相比,由于采用了CPU、片上操作系统(COS)、文件系统、加解密算法等先进技术,因而具有更高的安全性。为了提高智能燃气表的保密性能,本设计选取了北京握奇公司的SAM模块和CPU卡作为安全认证、数据存储和传输的介质。该产品拥有自主知识产权,符合ISO7816、PBOC等国际标准和行业标准;支持层次化文件结构,可建立三级应用目录,适合一卡多用的要求;支持包括二进制、定(变)长记录、钱包记录等多种文件类型;包含可擦写50万次的E2PROM,其容量从0.5K～16KB可选;已有在电表等行业成功应用的经验。CPU与
www.55dianzi.com
SAM 模块的接口如图2所示。标准规定CLOCK频率必须大于1MHz,本设计中CLOCK为1.79MHz;在不访问SAM模块时,SAM模块的电源被切断,同时 CPU 的-RST、CLOCK脚也输出低电平,CPU的I/O脚被置为输入、内部不上拉模式。
3.4 电源电路

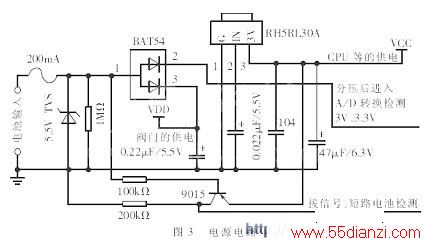

如图3所示,电源分为2路,一路是3节电池经过3V稳压后,由VCC给CPU等供电;另一路不稳压,由VDD给开关阀门电路供电。2路分别使用各自的法拉电容,互不干扰,保证了掉电时阀门的可靠关闭以及数据传输到SAM模块的可靠保存。
电源电路提供了3.3V、3V的电池电压检测机制,电压分压后进入单片机的A/D转换输入端,单片机按照固定时间间隔检测1次电压,当发现低于3.3V时LCD显示低压告警;低于3V时则关闭阀门。此外,电源电路还提供了电池拔去或短路检测电路。当出现此类情况时,9015的集电极变高,以外部中断的方式激活单片机,使单片机及时关闭阀门。配合BAT54双二极管,达到了防止电池短路攻击行为的目的。
为了防止从电池接线端子进行的高电压攻击,配置了TVS管和200mA的可恢复保险丝。再结合 IC卡 口的保护,保证了本 燃气表 的自身安全。
3.5 看门狗电路

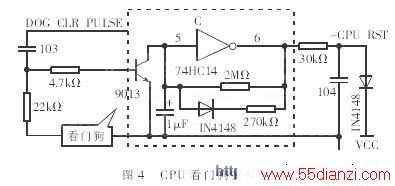

在有大容量电容的供电电路中,电源充放电速度缓慢,普通的RC复位电路经常不能产生正确的复位。在用户的正常使用过程中,更不允许燃气表死机的情况出现。为此采用74HC14设计了兼有上电复位、看门狗、低功耗低成本的振荡器型的复位、监控电路(低成本看门狗电路),如图4所示。图中,30kΩ电阻配合104电容及二极管,组成RC上电复位;在3V工作电压时,该看门狗清除时间间隔必须小于0.9秒。本设计的燃气表中,CPU每0.5秒唤醒1次,以检测并累计燃气脉冲,同时发出高电平宽度为20μs的清狗脉冲。另外,74HC14的其他门还用于燃气脉冲的整型电路和IC卡座时钟线的隔离电路中。
3.6 控制阀驱动电路

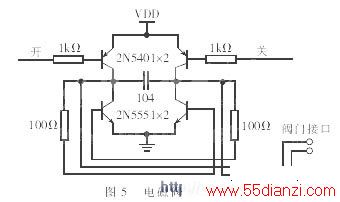

燃气阀门采用了专门设计的低功耗自保持阀门,只有在开关过程中耗电,平常不耗电。电磁阀驱动电路如图5所示。开关电压最低要求2.5V,开阀时最大电流约120mA,最大时间2秒;关阀时消耗电流最大为100mA,最大时间1秒。开阀有到位检测开关,如果开阀超时,则CPU发出阀门故障报警信号,同时关闭阀门。阀门驱动电路采用了0.22ΩF/5.5V电容的单独供电电源VDD(见图3),以保障开关阀门成功。
3.7 IC卡 接口电路

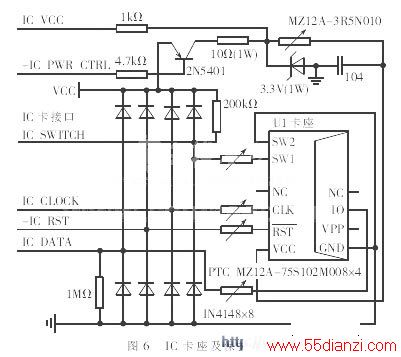

IC卡接口直接执行人机交互,最有可能受到有意或无意的损坏,最常见的现象是短路、高压串入,因此接口电路必须具备完善的保护功能。IC卡座及保护电路如图6所示。 CPU 发现IC SWITCH为低电平后,知道有卡插入,则启动3.58MHz晶体振荡,输出-IC PWR CTRL低电平,给卡座供电,随后经过5ms延时再从IC VCC端检查卡座的电源是否准确。这可以用单片机的A/D转换器检测,如果电压太低,立即关闭供电放弃读卡。每一根信号线上具有由正温度系数热敏电阻(MZ12A-75S102M008,阻值为1000Ω,动作电流16mA)和嵌位二极管(1N4148)构成的限流限压保护电路,以防止外部高压串入。因电源线上阻值不能太大,热敏电阻要单独选取,故选择MZ12A-3R5N010(阻值为3.5Ω,动作电流200mA)。
