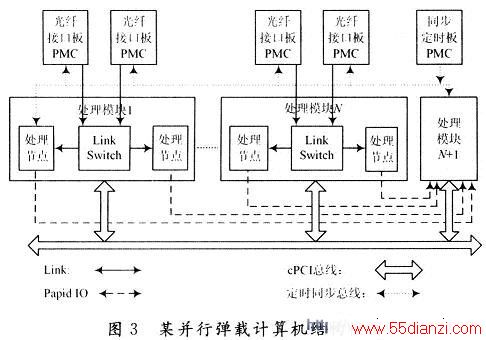

该弹载计算机具有通用化、可扩展、可重构的特点。可根据不同的需求，通过增减弹载计算机来改变处理能力，通过改变各模块之间的互联形式来适应不同的算法。下面以基于该弹载计算机构建数据并行的相控阵雷达信号处理系统来验证这些特点。图3是以该弹载计算机构建的某相控阵雷达信号处理系统结构框图。
该系统采用光纤与相控阵天线阵列之间传输数据，把光纤接口板做成标准PMC板型，可以集成在弹载计算机中。每个弹载计算机集成两个光纤接口板，一个光纤接口板接收一个子阵的回波数据，并通过弹载计算机上每个PMC板卡的PJ4上定义的Link口，经LinkSwitch把数据传给每个处理节点。每个处理节点对数据进行波束形成，然后再把形成的子阵波束通过J3定义的串行RapidIO接口传给进行子阵级波束形成的弹载计算机。该模块进行子阵级波束的形成以及其他雷达信号的处理，并承载PMC板型同步定时模块，由其产生系统中各个模块的同步定时信号，使各个模块同步工作。该处理系统采用数据并行的处理模式，每个节点处理一个子阵的回波，可以通过增减处理节点来灵活适应天线阵列的增减。
4 结 语
并行计算机是解决信号处理控制领域任务规模不断增大、问题不断复杂的关键技术。本文在分析了共享总线和分布式并行两种并行模型优缺点的基础上，设计并实现了一种适应信号处理系统需求的混合并行、多层次互联、标准化、模块化、可扩展、可重构的高性能通用并行弹载计算机。实际中，使用该弹载计算机，配合相应的I／O模块，构建了多个相控阵雷达、合成孔径雷达、图像处理等弹载计算机系统，获得了广泛的应用，验证了该弹载计算机的高性能、通用性。
