基于FLASH介质嵌入式存储方案的设计与实现

基于FLASH介质嵌入式存储方案的设计与实现

点击数:7353 次   录入时间:03-04 11:52:58   整理:http://www.55dianzi.com   DSP/FPGA技术

       1 引言

       FLASH (闪速 存储 器)作为一种安全、快速的存储体,具有体积小、容量大、成本低、掉电数据不丢失等一系列优点,已成为 嵌入式 系统中数据和程序最主要的载体。由于FLASH在结构和操作方式上与硬盘、E2ROM等其他存储介质有较大区别,使用FLASH时必须根据其自身特性,对存储系统进行特殊设计,以保证系统的性能达到最优。

       2 FLASH的特点

       FLASH是一种非易失性存储器NVM(Non-Volatile Memory),根据结构的不同可以将其分成NOR FLASH和NAND FLASH两种。但不管哪一种都具有如下特点:

       (1)区块结构FLASH在物理结构上分成若干个区块,区块之间相互独立。比如NOR FLAS H把整个Memory分成若干个Sector,而NAND FLASH把整个Memory分成若干个BLOCk;

       (2)先擦后写由于FLASH的写操作只能将数据位从1写成0,不能从0写成1,所以在对存储器进行写入之前必须先执行擦操作,将预写入的数据位初始化为1。擦操作的最小单位是一个区块,而不是单个字节。

       (3)操作指令除了NOR FLASH的读,FLASH的其它操作不能像RAM那样,直接对目标地址进行总线操 作。比如执行一次写操作,它必须输入一串特殊的指令(NOR FLASH),或者完成一段时序(NAND FLASH)才能将数据写入到FLASH中。

       (4)位反转由于FLASH固有的电器特性,在读写数据过程中,偶然会产生一位或几位数据错误。这就是位反转。位反转无法避免,只能通过其他手段对结果进行事后处理。

       (5)坏块FLASH在使用过程中,可能导致某些区块的损坏。区块一旦损坏,将无法进行修复。如果对已损坏的区块进行操作,可能会带来不可预测的错误。尤其是NAND FLASH在出厂时就可能存在这样的坏块(已经被标识出)。

       3 关键设计

       3.1 FLASH通用设计

       对于一个嵌入式系统,设备的兼容性越好,系统可行性就越好,产品也就越有竞争力。所以,为了兼容不同类型的FLASH设备,对FLASH进行通用设计至关重要。

       对于NOR FLASH,数据的读操作可以通过独立的数据总线和地址总线快速完成,然而NOR FLASH的其他操作需要通过特殊的指令来完成,更糟糕的是不同厂商生产的芯片这些指令互不相同。这就导致了设备的不兼容。

       对于NAND FLASH,也存在这样的问题。NAND FLASH可以根据相同的指令读取芯片的厂商号和设备号,从而通过识别设备号调用对应的时序流程实现操作。但是,系统中太多的判断,会使得程序的结构变得非常复杂。所以,在一定的条件下,NAND FLASH设备还是不兼容的。

       为了解决这一问题,一个较好的方法是将FLASH的各个操作指令以及结构特性按照统一的格式存放到FLASH中固定位置。系统初始化时,将这个结构读入系统,通过分析这个结构,可以获得关于芯片所有相关信息,包括操作指令,区块分布等等。这样,系统可以轻松实现对不同型号FLASH的所有操作,极大地提高了设备的扩展性。

       3.2 双模式文件系统设计

       嵌入式系统中文件数据的存放一般有两种结构,一种是索引格式的线性结构,一种是非线性的链表式结构。这两种结构各有优缺点。比如对于系统配

www.55dianzi.com 置、点阵字库等一些具有固定结构的系统数据,索引结构比链表式结构更有效率。但对于经常更新的用户数据,链表式结构要比索引结构更灵活。如果系统能将两种结构集成,势必能将性能发挥到最优。



       实现这种集成的方法是将设备定义成若干个分区,每个分区相互独立,不同分区可以使用不同的文件模式。这样,不同类型的数据就可以根据自己的属性选择存放的分区。比如系统数据存放在使用索引线性结构的分区,用户数据存放在使用链式非线性结构的分区。

       3.3 坏块处理

       FLASH 中的坏块处理是一件很棘手的问题,如果没有有效的管理,对系统的稳定性会造成严重影响。一个可行的解决方法是生成一张坏块表,坏块表中记录所有坏块的块号,并且按块号从小到大排序,坏块表在读写过程中动态更新。当读写数据时,遍历坏块表中的块号,将文件的逻辑地址转换成对应FLASH 物理地址,以保证所用的FLASH地址空间不存在坏块。

       4 系统实现

       4.1 结构定义

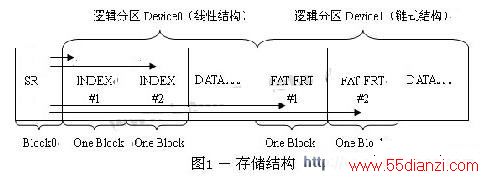

       系统的 存储 结构如图1所示,在FLASH的BLOCk0位置存放整个系统最重要的数据——系统记录SR(System Record)。选择Block0的原因是一般FLASH出厂时,都能保证Block0是完好的,因此可以避免坏块问题带来的不便。SR其实就是一个定义好的数据结构,它包括媒质信息和文件系统信息两部分。媒质信息包括FLASH存储器的类型、容量、块类型的大小和数量(BlockInfo)、FLASH 操作命令( CommandInfo )等。文件系统信息包括版本信息、各逻辑分区的起始地址(物理地址)和结束地址。FLASH设备可以被分成一个或多个逻辑分区,每个逻辑分区采用的操作方式可以互不相同,如图1中DevICe0分区采用的是线性文件系统,Device1分区采用的是链式文件系统。如果采用的是线性文件系统,在分区信息后面加入文件索引表INDEX起始地址、大小等信息;如果采用的是链式文件系统,则加入文件系统页大小、文件分配表FAT和文件登记表FRT所在的位置等信息。

存储结构


       文件登记表FRT位于FAT后的页中,存放着逻辑分区中文件的信息,如文件总数、每个文件的文件代号、位置、长度以及校验模式。其中,校验模式用来标识文件读写时采用差错校验的级别。不同类型的文件采用不同级别的校验方式。0级不进行校验,1级ECC校验,2级逐个字节比较。

       对于线性文件系统分区,所有文件顺序存储,读取数据时,直接通过INDEX索引得到某个文件的逻辑起始地址,然后从这个地址开始顺序搜索,获取某个偏移位置下的n个连续Byte。链式文件系统是将地址空间分成若干个等分,即Sector,它是操作的最小单位;一个大文件可以分布在不连续的多个 Sector中,然后通过FAT表将它们连接起来;在FLASH介质上实现链式文件系统,Sector大小的选择是一个关键,由于FLASH的写操作,擦操作是以Page,Block为单位的,设小了使大块结构的FLASH写操作复杂,设多了又浪费空间,因此最好的选择是将Sector大小设为擦操作的最小单位16K。

       整个逻辑分区中,INDEX,FAT,FRT表中的内容非常重要,一旦因为异常产生错误,可能会影响到所有文件;所以,这三个文件都做了备份处理,备份存放于不同的Block中。同时,在对他们处理时,改写表中的更新状态。0xff表示开始更新,0x00表示更新结束。在文件系统初始化时,读取它们的更新状态,如果表中的更新状态为0xff,说明该表存在操作异常,可用备份表更正。

       4.2 层次接口

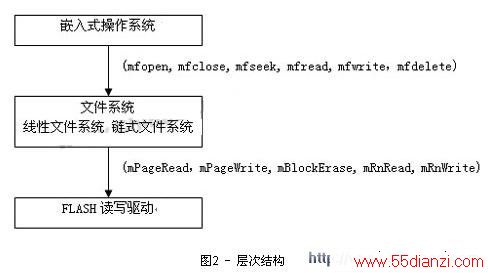

       整个存储系统分成三层,如图2所示。

层次结构


       (1)操作系统层

       在整个存储系统中,操作系统扮演的是

www.55dianzi.com 使用者的角色。当需要数据时,它通过调用文件系统层提供的接口函数获取数据,它不关心数据的来源和正确性。


       (2)文件系统层

       文件系统层的任务是实现它和操作系统层的函数接口。在实现方式上,线性文件系统和链式文件系统有较大区别。比如文件读取mfread,线性文件系统直接读取所要的字节,而链式文件系统是每次先把对应的整个页读到文件缓冲区,然后再把所需数据拷贝到读到指定内存。文件删除mfdelete,线性文件系统需要重新整理,不然就会因为大量的数据空洞(由于空间太小,无法放入新文件的小块区域)使得系统很快没有可用空间。链式文件系统只需修改文件系统的 FAT和FRT,而不用做其他任何处理,当下次写入操作用到该块时,自动完成擦除。

       (3)驱动层
