  前言

  在数据采集系统中,数字处理是系统核心内容之一;然而随着科技发展,越来越多的功能需求使得采集系统的外设也越来越复杂,外设通讯和驱动编写成为一项复杂和繁琐的工作。以应用为中心的嵌入式系统为此类需求提供了一个良好的解决方案,能够适应实际应用中对功能、可靠性、成本、体积、功耗的严格要求。ADI公司的Blackfin系列处理器将嵌入式微控制器和DSP融为一体,取二者之长,提高了系统工作效能,大大降低了成本。同时,多线程的实时嵌入式操作系统也可增强采集系统的实时性、稳定性。对开发者来说, Blackfin处理器 和mClinux的结合很有吸引力。

  系统结构及硬件平台

  本数据采集系统主要由2个数据采集通道、1个触发通道、ADC转换及存储电路、DSP及FPGA控制部分组成,并包含有以太网、RS232接口、USB、TFT液晶显示部分。系统硬件平台原理框图如图1所示。

  信号从采集通道进入,经过信号调理电路进入ADC,被转换后的数字信号即进入FPGA、DSP进行数字控制处理。经过DSP处理过的信号,可送至其它外设以显示、存储,或通讯。

系统硬件原理框图

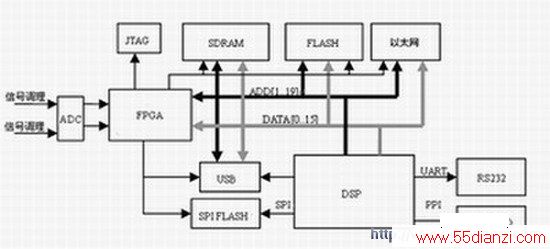

图1 系统硬件原理框图

  B F531为系统的核心部分之一,供电电压3.3V,内核电压1.2V,为了使系统能够开机自动从FLASH中启动,设置BMODE为00,即从外部存储器启动。FPGA、片外SDRAM、FLASH,以及USB和液晶直接和 BF531 通过地址线、数据线相连。

  系统中应用了TFT LCD液晶显示模块FG050605DNC,该LCD控制简单,只有RGB每色5个共15个信号,以及数据使能、数据时钟和行频、场频控制信号。LCD晶直接由DSP控制,DSP的Timer1、Timer2提供行、场频信号,PPI口传输数据,由FPGA提供时钟,配置mClinux开辟一块framebuffer作为显示数据存储区,配合Linux下的液晶驱动,即可工作。

  软件设计

  由于DSP中运行的是基本上已经成熟的算法和控制流程,所以软件设计的主要工作为在DSP中嵌入操作系统。

   U-Boot 的移植

  U-Boot的移植主要分为两个层面,一个是对CPU的移植,一个是针对Board的移植。U-Boot中已经有大量可直接下载到某些开发板上的程序,为了减小工作量,可选一个最接近自己设计的开发板来进行修改。本设计中采用了stamp目标板。

  具体如下:

  (1)拷贝board下面的文件夹stamp,重命名为mybf531,作为即将要修改配置的目标板。 拷贝cpu下面的文件夹bf533,重命名为bf531,作为将要修改的cpu bf531。再将board和bf531文件夹中所有关于stamp板的文件名及包含头文件等改为mybf531;将所有关于bf533的文件名及包含头文件等改为bf531。注意文件间的依赖关系,确定是该添加文件还是修改文件,并记录文件改动。

  (2)Makefile文件

  在u-boot根目录下的makefile文件中添加bf531和mybf531的编译规则,如下:

  ifeq ($(CPU),bf531)
OBJS += cpu/$(CPU)/start1.o
OBJS += cpu/$(CPU)/interrupt.o
OBJS += cpu/$(CPU)/cache.o
OBJS += cpu/$(CPU)/cplbhdlr.o
OBJS += cpu/$(CPU)/cplbmgr.o
OBJS += cpu/$(CPU)/flush.o
OBJS += cpu/$(CPU)/init_sdram.o
endif
mybf531_config :       unconfig
@./mkconfig $(@:_config=) blackfin bf531 mybf531

  (3)include/configs/mybf531.h

  板子的功能配置信息大都在include/configs/mybf531.h中,故拷贝stamp.h并修改其中的启动信息和配置信息。重点修改部分如下:

  时钟信息:

  #define CONFIG_CLKIN_Hz
11059200
#define CONFIG_VCO_MULT
36
#define CONFIG_SCLK_DIV
5
FLASH信息:
#define CFG_MAX
FLASH_SECT 67
#define CFG_ENV_ADDR
0x20004000
#define CFG_ENV_SIZE
0x2000
#define CFG_ENV_SECT_SIZE
0x2000
#define CFG_FLASH_ERASE_
TOUT 30000
#define CFG_FLASH_ERASE_
TOUT 30000
SDRAM信息:
#define CONFIG_MEM_SIZE
128
#define CONFIG_MEM_ADD_
WDTH      11
#define CONFIG_MEM_
MT48LC64M4A2FB_7E 1

www.55dianzi.com

  其它配置信息

  #define AMBCTL0VAL
0xBBC3BBC3
#define AMBCTL1VAL
0x99B39983
#define VDSP_ENTRY_ADDR
0xFFA00000

  并将板子上不需要的功能的宏定义作相应设置。

  (4)Board的移植

  检查board/my BF531 / 中所有文件,首先将board和cpu的相关stamp.h、stamp.c改为bf531.h和mybf531.c,并检查其文件的设置、包含的头文件和宏定义是否正确。在board/mybf531/config.mk中,找到

  TEXT_BASE = 0x03FC0000

  PLATFORM_CPPFLAGS += -I$(TOPDIR)

  修改其中的TEXT_BASE值为SDRAM的最大地址与CFG_MONITOR_LEN之差。

  (5)CPU的移植

  检查cpu/bf531/ 中所有文件,首先将board和cpu的相关stamp.h、stamp.c改为bf531.h和mybf531.c,并检查其文件的设置、包含的头文件和宏定义是否正确。

  cpu/bf531/cpu.c文件的修改主要在于配置SDRAM页的大小属性,设置ICPLB、DCPLB、cache的状态设置, icplb_table和dcplb_table和其相应属性的修改。

  (6)其它

  在以下文件夹中找到下面函数,检查并根据具体要求修改

  init_IRQ()              cpu/bf531/ints.c
flash_init()           drivers/cfi_flash.c
env_init()             common/env_flash.c
init_baudrate()         lib_blackfin/board.c
serial_init()           cpu/bf531/serial.c
console_init_f();       common/console.c
display_banner();       lib_blackfin/board.c
checkboard();           board/stamp/stamp.c
timer_init();           cpu/bf531/interrupts.c

  至此, U-Boot 的修改配置基本完成,重新编译U-Boot代码,将得到的u-boot.bin通过JTAG口下载到目标板,如果能够通过串口输出启动信息,表明移植基本成功。其间仍需多次修改。移植成功后可相应对功能进行增删。

  mClinux的移植下载

  本文选择了 http://blackfin.uclinux.org 中提供的mClinux-dist-R06R2-RC2.tar.bz2作为系统使用mClinux的源代码。解压缩之后就可以进行内核配置和内核编译了,内核配置即为内核制定适当的功能。在解压缩之后的源码根目录下,执行 make menuconfig 或 make xconfig 进行配置。

  其中重要的部分如下:

  (1)系统cpu的选择、系统板卡的选择及设置

  Kernel executes from  RAM
Cyrstal Frequency     1000Hz
SDRAM Memory Size in Mbytes
32 SDRAM      Memory
Address Width  9
Baud Rate 57600
Enable DMA Support
(BFIN_DMA_5XX)
EBIU_AMBCTL Global Control
EBIU_AMBCTL Control

  (2)系统外设选择及驱动设置

  本系统外挂以太网、USB、LCD及SPI FALSH,使用RS232、PPI接口等,mClinux内核源文件已经包含支持Blackfin系列处理器的驱动,故只需对各接口进行驱动选择,对部分外设进行驱动编写即可。主要的设置如下:

  Networking support (NET)
Device Drivers
Detect non-CFI AMD/JEDEC-compatible flash Chips (MTD_JEDECPROBE)
ST MW320D compatible flash chip support (MTD_MW320D)
Support for RAM chips in bus mapPINg (MTD_RAM)
Parallel port support (PARPORT)
SCSI device support
Network device support (NETDEVICES)
Blackfin BF53x Programmable Flags Driver (BF533_PFLAGS)
Blackfin BF5xx PPI Driver (BF5xx_PPI)
Support for frame buffer devices (FB)
FG0506 TFT LCD on uClinux (MYBF531 STAMP) (FB_BF531_FG0506)
Support for Host-side USB (USB)

  其中FG0506 TFT LCD on mClinux (MYBF531 STAMP) (FB_BF531_FG0506)为在/uClinux-dist/linux2.6.x/driver/video/下编写bf531_fg0506.c的液晶显示驱动,并改写该文件夹下的Makefile和Kconfig文件,将该选项编入?Clinux源程序的配置选项中。

  (3)操作系统内核的剪裁

  Analog Devices Blackfin Embedded Linux Application Configuration菜单下为关于Linux系统应用程序的配置信息,可以添加或删除适合本系统的软件设置,应用程序等。例如,如果要在系统上使用图形界面,就需要在此部分中选择Microwindows下的microwin和nano-X的相应选项,或是将Qt/Embedded编入mClinux源文件,再编入系统内核中。除了适合系统的特殊需要,一般此项中的内容不需修改。
