在某 控制信号处理 系统中，选用 ADSP-BF561 作为主控机，外接键盘，LCD显示屏，标准RS232接口，实时时钟等，通过DSP编程来实现对各个功能模块的控制，同时产生多路的数字IO信号。该控制系统还包括电源、时钟、CPLD、FLASH，JTAG调试器、复位电路等基本组成部分，系统框图如图1所示。
图1 基于ADSP-BF561的控制信号处理系统框图
系统电源模块选用TPS54350来实现，外围电路不同的RC值，可以构成不同的输出电压，这里需要产生的是5V、3.3V、1.25V三种电压。时钟电路由48MHz的晶振电路来实现，其输出作为DSP的外围时钟和CPLD的时钟。FLASH用于存储用户的应用程序，JTAG调试口在DSP电路设计中也是必不可少的。后面对各个部分一一介绍，特别是对复位电路，数字IO信号的产生，以及RS232接口进行详细的介绍。
1. 键盘
键盘选用的是4×4的扫描键盘，如图1所示，由Blackfin的GPIO接口PF5～PF12来实现。其中，KEY_GP3～KEY_GP0为行线输入端，初始化为带上拉电阻的输入口，中断使能（下降沿触发）；KEY_GP7～KEY_GP4为列线输出端，初始化为输出低电平。键盘扫描方法同常规的扫描键盘方法相同。
图 1 扫描键盘结构图
2. LCD显示屏
LCD显示屏采用320x240的LCD液晶模块。320x240液晶模块配用sed1335驱动接口板，sed1335驱动接口板上配用32K的RAM。LCD除了读写信号线由Blackfin的读写信号来控制以外， 8位数据线由Blackfin的低8位数据线锁存输出，以及其使能信号由Blackfin的AMS3控制，LCD地址分配为0x2C000000。电路连接如图2所示。在对LCD进行控制时，除了要建立在LCD上显示的汉字和英文的字库以外，还要编写对sed1335的底层驱动程序。这可以在LCD自带的驱动程序的基础上，进行代码移植，把它改写成适合BF561的DSP程序。
图 2 LCD连接示意图
3.实时时钟
控制系统的实时时钟选用了芯片DS1337来实现。DS1337是一个低功耗的串行实时时钟芯片，它有24h/12h制两种模式，它可以输出年、月、日、分、时、秒的形式。它采用I2C协议，Blackfin的PF0和PF1作为I2C的CLK和DATA，而PF3作为实时时钟的中断FLAG,其电路连接示意图如图3所示。
图3 实时时钟电路连接示意图
4.复位电路
为了保证DSP在上电或按下复位键时能可靠的复位，一般加一个复位延时电路，选用MAX708S来完成，如图4所示。
图4 复位电路
在上电过程中，RESET信号会在VCC达到稳定电压后的一段时间内(约200ms)保持为高，然后再变低。 信号为RESET的“NOT”，即 会相对VCC延时一段时间后再变高，如图5所示。这样，在DSP的各电源电压已稳定的情况下，DSP的复位信号仍为低有效，就可以保证DSP的正常复位。
图5 上电过程中的信号
在上电以后，如果手动按下开关，使得MR上的信号由高→低→高，产生一个低脉冲，这时， 管脚上也会输出一个低脉冲，只是其低电平持续的时间比MR上低电平的持续时间长200ms左右，以保证DSP的复位可靠完成，如图6所示。
图6 手动复位时的信号
5. 数字IO信号的产生
在该控制系统中，要求产生8路数字IO信号。如果把这8路数字IO信号看成一个8bit的数，则需产生一个有限长度的非方波的编码信号，如下图所示。在T0时刻需要产生的数字IO信号为STAT0，比如说10010101；在在T1时刻需要产生STAT1，…，在Tn时刻需要产生STATn，而且T0可能不等于T1或Tn，STAT的状态也各不相同。
图7 数字IO信号的状态
www.55dianzi.com
这里选用BF561的看门狗定时器(Watchdog Timer)来实现。在看门狗定时器的操作中，先将计数值写入寄存器WDOG_CNT中，然后看门狗定时器自动将WDOG_CNT的值写入寄存器WDOG_STAT。接着通过寄存器WDOG_CTL使能Watchdog Timer，看门狗定时器开始计数，逐次减小WDOG_STAT的值，直至为0，这时预先编写的程序事件就会发生。要想输出一个8bit的数据，只需往某地址单元写数，对应的数据线就会写出该数据。为了把该数据保持一段时间(Tx的长度)，还需使用锁存器将该数据锁住。所以在BF561的DSP程序中先定义了数字IO信号对应的中断事件，且中断优先级较高，这是为了保证定时的精确度，防止别的事件干扰。
register_handler(ik_ivg9, DIO_WDOGA_ISR);
然后在中断事件里，把当前要写入的数据写到某地址单元上，然后使能Watchdog Timer，再将定时器的值写入WDOG_CNT中。定时器的计数是以sclk为基准的，程序代码如下：
*pDIO_Data_Port = codes;
*pWDOGA_CTL =DISABLE_WDOG;
*pWDOGA_CTL |=WDOG_EXPIRED_BIT;
*pWDOGA_CNT =times;
*pWDOGA_CTL = ENABLE_GPI;
codes和times就是当前要产生的数字IO的编码和长度。由于是一系列编码，可以用数组索引的形式，将当前的值写入。而我们事先定义DIO_Data_Port的地址为0x24000000，这对应BF561的AMS1的地址空间，所以用AMS1作为锁存器的使能信号，将数据线上的数据通过锁存器以后再输出，如下图所示
图8 数字IO的锁存器
6．标准RS232接口

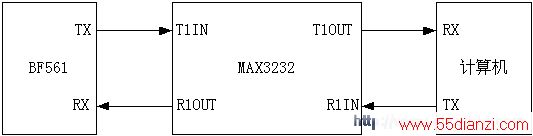

为了让控制系统与计算机之间可以进行数据的相互传递，系统采用MAX3232芯片来实现，如图9所示：
图9 BF561与计算机之间的串口通信框图
BF561的UART遵循异步串行通信协议，包括：5－8个数据位；1、11/2、2个停止位；有/无奇偶检验。而波特率满足
