基于DSP的2路CDMA无线网络视频监控方案

       华恒HH2CDMA-R1无线网络视频产品内置两块CDMA 1X无线上网模块的数字摄像系统，它集视频采集、实时压缩、无线网络传输等功能为一体，具备自己的本地设置IP地址本网络接口模块，通过CDMA网络拨号获取动态IP地址，用于网络连接和视频信息数据传输。

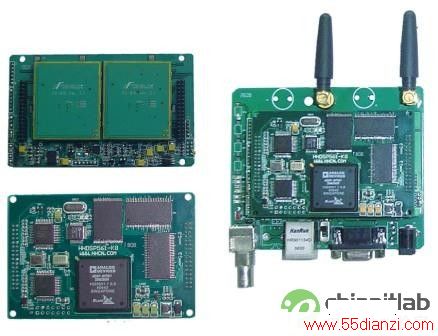

        华恒HH2CDMA-R1无线网络视频 服务器 基于高性能DSP平台，采用 嵌入式 系统设计，可以进行每秒最高达120帧的CIF视频编码，并支持分辨率最高到D1的实时视频编码，实现真正的高清晰实时视频监控。

        由于CDMA网络带宽的理论值为153Kbps，然而实际使用中单CDMA带宽一般在20Kbps～80Kbps之间。受CDMA网络带宽的限制，一般使用CIF视频编码，网络视频传输帧率在8～20帧之间， 平均延时控制在3S以内。
　

        二、华恒HH2CDMA-R1产品特性：

        1. 动态自适应2路视频输入；
        2. 双CDMA通道自适应传输，网络带宽比单通道增强1.8倍。双CDMA除了拥有单通道设备H.264超低码流视频压缩技术、信道动态适配技术、无线信道传输纠错技术，增加了双通道自动平衡协调传输功能，可以有效的保证信道稳定传输；继承了单模块设备的优点，弥补了单卡网络带宽的不足，在使用上兼容单卡的使用方式，即使只有一块CDMA卡在工作，也能正常传输图像；
        3. SD卡存贮，大容量、长时间的保存监控资料；
        4. 支持电池供电或充电电流供电，可以便携式工作；
        5. 主板尺寸小，可以放置于较小的设备中工作。
　
        三、华恒HH2CDMA-R1可实现的功能：

        1．将输入的复合视频编码为H.264视频格式，在超低码率下进行视频传输，

PC端可以通过网络实时观看正在编码的视频。
        2．视频格式如下：
视频大小：CIF
编码格式：H.264
比特率: 30~400 kbps
视频帧率：8~25 FPs
峰值信噪比：33
        3．视频输入模式：两路视频可以动态自适应切换
        4. 视频码流的网络传输和本地录储：可以进行单路单CDMA、单路双CDMA、双路双CDMA同时进行本地录储等不同工作模式选择。
　
         四、实际效果:


      五、应用领域：

      1．部队装备：单兵头盔、武器装备
      2．车载客运：消防车、路面巡警、运抄车
      3．移动舟船：客船、游艇、水面作业船只，水面巡逻
      4．环境监控：火场、油田、水面、湖泊、堤坝、森林、岛屿等等布线困难的地方
　

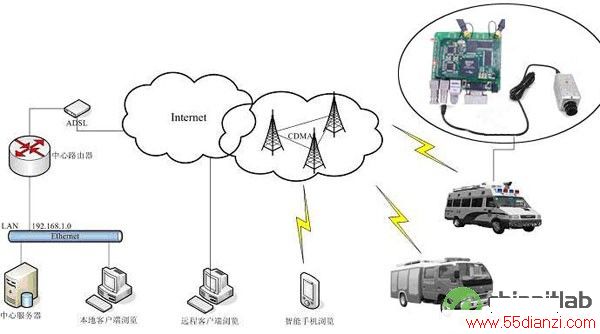

       六、华恒HH2CDMA-R1工作原理：

      七、方案特点：

      替代光纤和专线，降低了网络建设成本，为用户节省大量的费用；
      工程建设周期短；
      扩充性强；
      可灵活方便地进行安装布署；
      提供高可靠性，保证不间断的视频监控；
      传输速率高，实时性强；
      支持远程监控；
      设备成本低，性价比高；
      可快速实现产品升级：该系统可以直接替换2路EDGE模块， 下载 速度是CDMA的2倍；也可以直接替换2路TD-SCDMA模块， 下载 速度是CDMA的3倍。
