图5 主电路拓扑

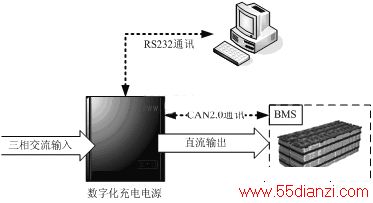

数字化充电电源通过CAN2.0协议与动力电池组的BMS（电池管理系统）通讯，采集电池的相关数据（电池电压、电池温度、电池充电状态等），为充电管理提供参考数值；通过RS232协议与计算机通讯，记录相关数据。试验框图如下图6所示。
图6 试验框图
试验中充电方法采用典型的电池三阶段恒流方式，数字化充电电源输入为三相交流电，输出直流电压范围300V～720V，输出电流范围0～30A。
图7 电池充电试验曲线
动力电池组采用电动车用镍氢动力电池组（由426只单体组成，标称电压511V），充电采用三阶段恒流充电方法。
试验充电曲线如图7所示。数字化充电电源充电效率≥90%，稳压精度不大于1％,稳流精度不大于1％。
4 结论
经过数字化充电电源应用试验，本文设计的移相全桥谐振软开关数字控制器不仅实现了功率器件驱动、保护等主电路控制功能外，还提供了丰富的外部通讯接口（CAN总线：CAN2.0协议；串口通讯：RS232协议），以及外部设备控制功能，通过DSP和CPLD编程，实现不同类型功率模块、不同输出要求的开关电源数字化控制。
本文的创新点在于利用DSP的强大数据处理功能和CPLD可编程特点，设计了具有数字化、智能化、通用性好的开关电源数字控制器，使得应用该数字控制器的开关电源具有很高的响应速度，能实现复杂的输出特性，如满足电池充电过程中针对不同的充电策略所要求的充电曲线等，因此具有较广的应用前景。
参考文献
1 刘和平，张学峰. TMS320LF240Xdsp结构、原理及应用[M]. 北京：北京航空航天大学出版社，2002.4
2 张占松. 蔡宣三.开关电源的原理与设计[M].北京：电子工业出版社，1998.7
3 廖京盛，游林儒.? 基于TMS320LF2407的模糊控制直流调速系统[J]. 微计算机信息，2005 Vol.21 No.4
4王建校，宁改娣. MAX＋PLUS II入门，北京：科学出版社，2000.10
