并在DDS的输出端建立FFT观测窗口。
4 验证与仿真

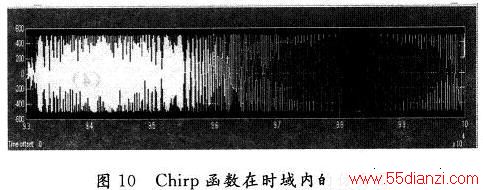

假设现在的初始相位为0，初始频率也为0，采样点步进控制字设置为输出12为步进循环增加模式。在时域输出观测窗口(Scope)中观察到图形如图10所示。

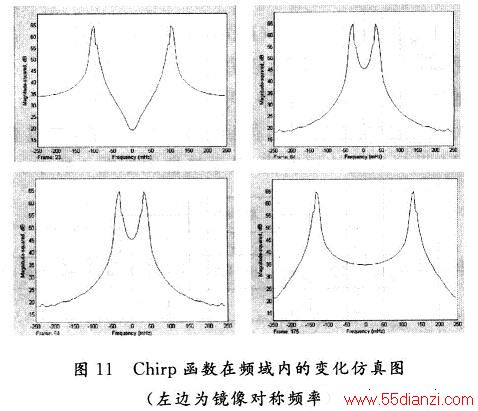

从图11中可见，输出信号的频率发生了周期性并且有规律的变化，证明了该设计能很好地实现Chirp信号源的功能。并且通过Altera DSP Builder提供的SignalComplier工具，能很轻松地生成HDL(VHDL或者Verilog HDL)代码下载到FPGA中运行，大大简化了FPGA设计。
5 结 语
根据Chirp函数特定的输入／输出(线性和非线性)关系，计算得出当前输入字与输出频率的对应关系，然后设计控制字子模块产生DDS模块的频率控制字，驱动DDS产生不同的输出频率，通过在Matlab的Simu-link环境下的仿真验证，得出不同时刻输出的频谱图，验证了该设计能很好地实现Chirp信号源。
