3 具体应用分析

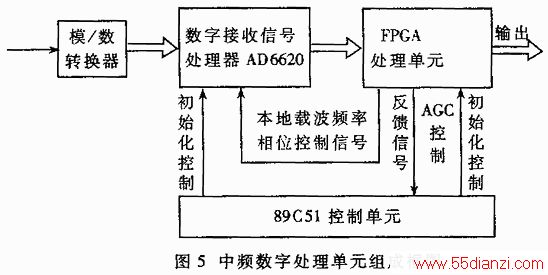

在某型号的通信与定位系统中，选用AD6620与FPGA构建了直扩数字化接收机的平台，其中频数字化处理单元的组成框图如图5。其中AD6620完成数字中频信号到零中频的搬移，FPGA完成伪码的捕获、跟踪以及信号的解调，FPGA的选可根据具体需要选择Xilinx公司的Vertex-E系列芯片。同时FPGA要根据AD6620的输出结果对AD6620中数控振荡器NCO的载波频率控制字、相位控制字进行修改，实现载波同步。89C51控制单元完成AD6620的初始化，同时还可以对AD6620动态实时地进行参数调整，实现自动增益的控制。
89C51 控制单元的工作时钟比AD6620的工作时钟要低得多，初始化时对二者的时钟同步没有什么特殊要求。而FPGA内部的工作时钟要比AD6620的主时钟高得多，故在对AD6620中数控振荡器NCO的载波频率控制字、相位控制字进行修改时，系统在FPGA发出操作指令后需要插入若干等待周期，以保证二者之间正确的时序关系，实现FPGA对AD6620内部控制字的正确修改。
实验表明，采用AD6620完成高速数字直扩接收机的数字下变频，可有效地降低设备的复杂性、缩短开发周期，提高设备的稳定性、可靠性和灵活性。基于AD6620与FPGA构成的中频数字化直扩接收机已初步完成了通用数字化接收机的功能，为最终实现软件无线电奠定了基础，具有广阔的应用前景。
