单片机报时控制器

原理说明
　　本例所设计的是一个具有报时功能及作息时间控制钟。它利用SPCE061A 单片机 的2Hz时基计时，进行年历计算，并用SPCE061A的语音功能将它报出来；在进行时间计算，分每加1时，都与规定的作息时间比较，如果相等则进行相应的控制或动作。本例中假定某高校的作息时间如下所示：
08：00-------08：50 第一节课
09：00-------09：50 第二节课
09：52-------10：05 课间操
10：10-------11：00 第三节课
01：10-------12：00 第四节课
12：00-------13：30 午间休息
13：30-------14：20 第五节课
14：30-------15：20 第六节课
15：21-------15：50 播放歌曲

硬件电路
　　硬件电路由键盘、声音输出模块和指示灯三部分组成，如图所示。
　　系统扩展三个按键用于报时及校正时间。SPCE061A的DAC为电流型输出，经负载电阻R1、三极管Q1放大驱动扬声器SPEAKER放音，SPEAKER可选用4Ω或8Ω扬声器。IOA15接一个LED，到规定的作息时间用LED闪烁来表示，使用者可根据具体需要来控制电铃、播放提示语等。凌阳芯片的工作电压为3.3v，在图8.2中，我们给出了获得工作电压两种方法。
　　１、通过两个二极管连续降压使5v的电压降至3.6v，接近3.3v供芯片使用，这种方法比较简单，但电压值不是很精确。
　　２、通过LM7833可获得准确的3.3V电压。

硬件连接图

程序说明
　　整个程序分为主程序、键盘扫描子程序、万年历计算子程序、校时子程序、播放语音子程序几部分。

　　１、主程序
　　程序按照结构化程序设计，所有功能都可通过调用子程序完成，主程序较简单，流程见0。SPCE061A具有低功耗的睡眠模式，在睡眠模式下功耗电流可降到几个μΑ，这对于用电池供电的系统非常重要，睡眠模式可以通过按键中断唤醒。

　
主程序流程图

２、键盘扫描程序

　　由于机械触点的弹性作用，在键被按下或弹起时会出现电压抖动，从最初按下到接触稳定要经过数毫秒的弹跳时间，如错误！未找到引用源。所示。为保证键识别的准确，必须进行去抖动处理，去抖动有硬件和软件两种方法。硬件方法就是加去抖动电路，从根本上避免抖动；软件方法有很多种，例子程序主要是利用主程序的循环扫描，主程序循环一次，扫描一次按键，当连续N次扫描到的键值都一样时，则说明是稳定的按键值。

３、万年历计算子程序
　　利用2Hz中断做时钟源进行计时，每两次中断秒加1，并进行年历计算，年历范围从2001年到3099年。在进行年历计算时，有平闰年计算问题。闰年的条件是：能被400整除，或者能被4整除，但不能被100整除。万年历调整子程序流程图见0。

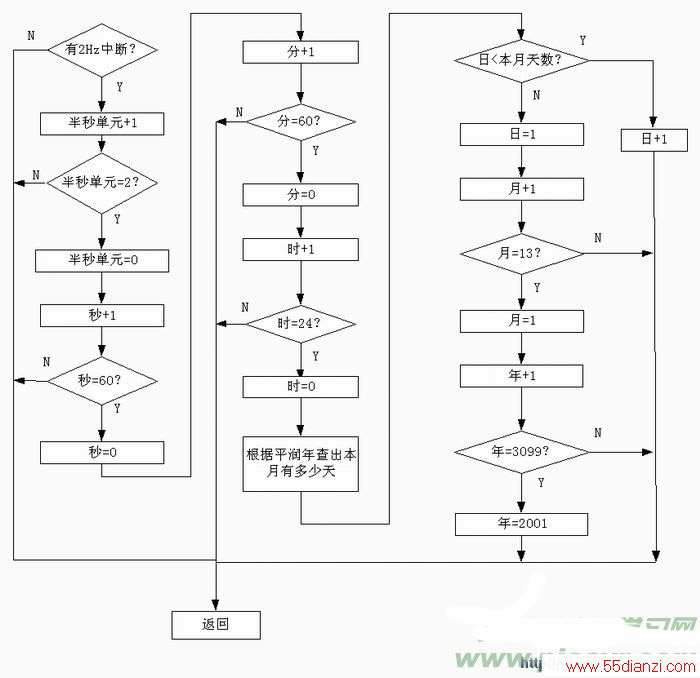

万年历计算子程序

４、校时子程序
　　系统扩展了三个按键，TIME键用于报时，由于时间包括年月日和时分，按一次TIME键，则报年月日，再按一次则报时分。当一直按住TIME键3秒则进入时间校正状态，语音报当前是XXXX年，按UP键年份增加，按DOWN键减少；按TIME键来切换月、日、时、分，调整完分后，按TIME键确认，语音报出年月日时分。时间增加的流程如0所示，时间减少的流程与增加的相同，所以不再给出时间减少的流程图。在校正时间的状态下，如果连续2分钟键没有被按下，则自动退出。

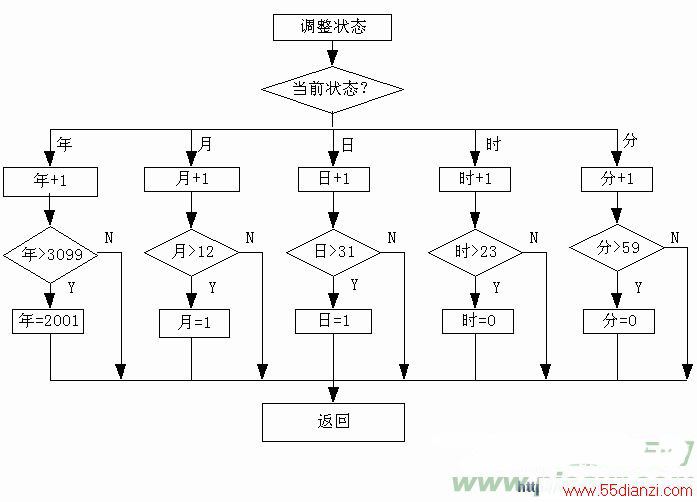

校时子程序

５、播放语音子程序
　　报时用SACM-A2000播放。
