笔段型液晶显示器件是指以长条状显示像素组成一位显示类型的液晶显示器件，简称段型液晶显示器件。
1 笔段型液晶显示器件

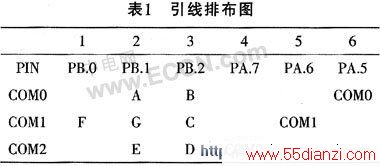

段型显示器件主要是显示数字，或围绕数字显示。在形状中总是围绕"8"的结构变化。其中以七段显示最为常用。段型液晶显示器件的驱动分为两类：一是静态驱动；二是动态驱动。由于段型动态液晶显示器件寻址路数一般不超过4路，故动态驱动通常称为多路寻址驱动。多路寻址驱动液晶显示器件结构如图1所示，引脚排布如表1所列。其中PIN1～3为液晶SEGMENT段，PIN4～6为液晶COM段。PB.0、PB.1、PB.2、PA.7、PA.6、PA.5为单片机驱动管脚。
2 笔段型液晶显示的驱动
由于LCD在各个像素点上应加上AC电压(加上直流电压将会引起永久性损坏)，因此，LCD显示器的对比度由提供到每个像素上的实际RMS电压控制，这个值相当于COM引脚上RMS电压减去SEG引脚上电压。只有当RMS电压大于LCD的饱和电压才能打开像素点，同时必须小于阈值电压才能关闭像素点。这种要求限制了直流电路的零电压，而且不能以最少数目的连接来控制尽可能多的像素点。
为此，需要由系统来控制单片机以产生时间和增益都可变的信号提供给LCD显示器使用。这种信号的占空比决定了使用COM口的个数，也称为底板或COMS。通常占空比有1／2、1／3、1／4 (分别表示COM的个数为2、3、4)，可以用来定义每个LCD信号帧内的时间分割数。图2所示是3个COM口上的电压时序信号波形。图3则为l／3占空比和1／2偏压值的LCD信号。3个COM口中，每个COM均有亮、灭两种状态，因此共有23种状态。
