基于AT89C51的操控键盘的设计

当有按键操作，按下某一键时，可能出现该键同一行线上的其他多个按键同时有效的现象。采用 屏蔽非 当前列线的方法可解决这一问题：当检测有无键按下时，须 对列线和 行线依次扫描，当扫描至某一列线时， 该列线置“ O ” ，同时其他 列线置 “ 1 ”，这样就屏蔽了非当前列线，从而准确地判断 出某键是否 按下。

3 ． 4  按键波形被吃掉的问题

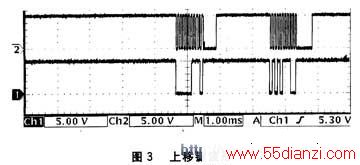

有些按键的波形只有 1 段，如图 2 所示“ 8 ”键的波形；而有些按键的波形有 2 段或 2 段以上，如图 3 所示“十”上移键的波形。 2 段波形间隔 1 ． 6 μ s ，用 单片机 仿真按键波形时，可看到第 1 段波形形成后，其后 3 ms 的时间内时钟 CLOCK 保持低电平，导致按键第 2 段波形被吃掉。为了解决这一问题，在模拟具有 2 段以上波形的按键时，在 2 段波形之间应加入 3 ms 的延时，使按键的第 2 段波形脱离时钟 CLOCK 的低电平区。这样按键的第 2 段波形就不会被吃掉，从而保证了按键波形的完整，实现按键功能。



结   语

采用本文介绍的设计方法制作的小型一体化 加固机 专用键盘，已应用到产品中，其功能稳定可靠，取得了良好效果。实际工作中，可根据产品的结构特点和需要，应用该设计方法研制小型一体化专用键盘，具有推广意义 .
