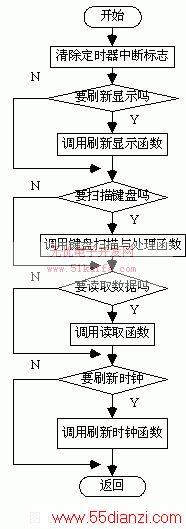

时间刷新函数在调度器的调度下每1s执行一次,进行计时。
3温度计定标与数据测试
温度计定标时用数字电压表测量icl7135第2、3两脚之间的电压值(基准电压),调节r5,使其在2v左右;将传感器q1放入冰水混合物中,经过充分搅拌达到热平衡后调节r6,使显示读数为0.00(标定0℃);利用气压计读出当时当地的大气压强,并根据大气压强,当地重力加速度计算出当时的实际压强;根据沸点与压强的关系查出沸点温度．把传感器放入沸水中,待显示读数稳定后仔细调节r5,使显示器显示读数等于当地当时的沸点温度后定标工作结束[1]。本温度计的量程为-50～150℃,读数精度为0.01℃,考虑到实际使用一般在0℃～100℃。我们用0℃～50℃和50℃～100℃的精密水银温度计作捡验标准,测量结果见表1。其中t水银为水银温度计的测量值,最后一位是估计值,t数字为数字温度计测量值,最后一位是显示值。由测试结果可知,所设计的温度计能达到要求
4结束语
本数显温度计具有读数方便,精度高的特点。引入 单片机 at89c51控制后,可以通过不同的软件设计以完成不同的使用要求。系统设计时保留引脚p3.2,如在该引脚外接一扬声器,可通过软件编程实现温度超限报警,作为温度报警器用。通过保留的串口,可以实现与pc机的通讯,增加串口通讯程序模块就可用作多点温度检测系统的下位机。
参 考 文 献
[1] 潘学军.0.01℃的数显温度计[j].物理实验.2003(5):22～25
[2] 谈文心,钱聪,宋云购．模拟集成电路原理及应用[m].西安：西安交通大学出版社,1995．16～39.
[3] 何立民. mcs－51 单片机 应用系统设计[m]. 北京：北京航空航天大学出版社 1995.9
