24～29管脚连接SIM卡专用读卡器。CCIN引脚可以检测SIM卡是否良好接触：连接正确，CCIN引脚输出高电平;如输出低电平，需重新校正SIM卡。
TC35i的第32脚SYNC引脚指示设备该模块的工作状态：当红色LED熄灭时，表明TC35i处于关闭或睡眠状态;当LED为600ms亮/600ms熄时，表明SIM卡没有插入或TC35i正在进行网络登录，需等待SIM卡注册完毕才能进行下一步操作;当LED为75ms亮/3s熄时，说明模块处于待机状态，此时可以发送标签数据。
3 软件设计

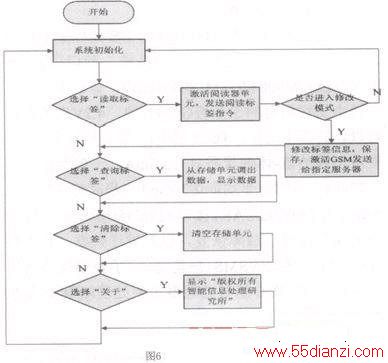

手持巡检设备的系统软件流程图如图6所示。
(1)阅读器单元的软件实现是在ZigBee协议的基础上，与同样是ZigBee协议为基础的电子标签进行数据的交互;
(2)每次对标签信息进行编辑后都需按既定的帧格式通过TC35i模块发送信息给后台;后台服务系统以短信的方式接收电子标签的信息，并解析;
(3)“清除标签”在得到确认后会删除主控芯片存储单元中的所有数据。
4 总结
本文介绍的列车临时限速手持巡检设备能完善对铁路工区巡道工的管理。它的广泛应用可以极大地提高铁路管理系统统计的实时化、自动化，降低管理成本。手持巡检设备操作简单、携带方便、记录准确且数据可以永久保存，它为提升铁道安全巡检机制提供了又一个可行性手段。当然，本文介绍的手持巡检设备还可进一步改进优化。
