摘要：循环冗余码校验crc是常用的重要校验方法之一。avr高速嵌入式 单片机 功能强大，在无线数据传输应用方面具有很大优势。本文基于atmega128高速嵌入式单片机，实现32位crc校验码的直接生成法和查表生成法；根据实验结果，分析两种方法的特点。
关键词： atmega128 crc校验码 crc生成表 数据段
引 言
随着技术的不断进步，各种数据通信的应用越来越广泛。由于传输距离、现场状况、干扰等诸多因素的影响，设备之间的通信数据常会发生一些无法预测的错误。为了降低错误所带来的影响，一般在通信时采用数据校验的办法，而循环冗余码校验是常用的重要校验方法之一。
avr高速嵌入式 单片机 是8位risc mcu，执行大多数指令只需一个时钟周期，速度快（8mHz avr的运行速度约等于200mhz 80c51的运行速度），32个通用寄存器直接与alu相连，消除了运算瓶颈；内嵌可串行下载或自我编程的flash和epprom，功能繁多，具有多种运行模式。
本文采用atmel公司的atmega128高速嵌入式 单片机 ，依照ieee 1999年公布的802.11无线局域网协议标准，采用32位循环冗余校验码（cyclIC redundancy check）实现无线传输数据时的差错校验。
1 crc循环冗余校验码原理
1.1 数据传输的帧格式
根据ieee制定的802.11无线局域网络协议，在数据传输时都应按照帧传输。这里，我们采用了信息处理系统－数据通信－高级数据链路控制规程－帧结构，它的每个帧由下列字段组成（传输顺序自左至右）：
地 址控 制信 息crc校验位地址——数据站地址字段；
控制——控制字段。
信息——信息字段；
crc校验位——根据前面三个字段生成的crc校验位。
由地址、控制、信息三个字段组成的总的字段统称为数据段。
1.2 crc校验码的理论生成方法
crc校验采用多项式编码方法，被处理的数据块可以看作是一个n阶的二进制多项式。这里，假定待发送的二进制数据段为g(x)，生成多项式为 m(x)，得到的crc校验码为c(x)。
crc校验码的编码方法是用待发送的二进制数据g(x)除以生成多项式m(x)，将最后的余数作为crc校验码，实现步骤如下。
① 设待发送的数据块是m位的二进制多项式 g(x)，生成多项式为r阶的m(x)。在数据块的末尾添加r个0，数据块的长度增加到m r位，对应的二进制多项式为g(x) 。
② 用生成多项式m(x)去除g(x) ，求得余数为阶数是r-1的二进制多项式c(x)。此二进制多项式 c(x)就是g(x)经过生成多项式m(x)编码的crc校验码。
③ 用模2的方式减去c(x)，得到的二进制多项式就是包含了crc校验码的待发送字符串。
crc校验可以100%地检测出所有奇数个随机错误和长度小于等于r（r为m(x)的阶数）的突发错误。所以，crc的生成多项式的阶数越高，误判的概率就越小。CCitt建议：2048 kb/s的PCM基群设备采用crc-4方案，使用的crc校验码生成多项式m(x)=x4 x 1 。采用16位crc校验，可以保证在 1014bit码元中只含有1位未被检测出的错误 。在ibm的同步数据链路控制规程sdlc的帧校验序列fcs中，使用crc-16，其生成多项式m(x)=x16 x15 x2 1；而在ccitt推荐的高级数据链路控制规程hdlc的帧校验序列fcs中，使用ccitt-16，其生成多项式m(x)= x16 x15 x5 1。crc-32的生成多项式m(x)=x32 x26 x23 x22 x16 x12 x11 x10 x8 x7 x5 x4 x2 x 1。crc-32出错的概率为crc-16的10-5。由于crc-32的可靠性，把crc-32用于重要数据传输十分合适，所以在通信、计算机等领域运用十分广泛。在一些UART通信控制芯片（如mc6582、intel8273和z80-sio）内，都采用了crc校验码进行差错控制；以太网卡芯片、mpeg解码芯片中，也采用crc-32进行差错控制。
m(x) 生成多项式的系数为0或1，但是m(x) 的首项系数为1，末项系数也必须为1。m(x) 的次数越高，其检错能力越强。
2 使用atmega128生成32位crc校验码
2.1 直接计算法生成32位crc校验码
直接计算法就是依据crc校验码的产生原理来设计程序。其优点是模块代码少，修改灵活，可移植性好。这种算法简单，容易实现，对任意长度生成多项式m(x) 都适用。在发送的数据不长的情况下可以使用，但是如果发送的数据块很长，这种方法就不太适合了。因为它1次只能处理1位数据，效率太低，运算量大。
计算法生成32位crc校验码的流程如图1所示。
用avr 单片机 汇编语言实现crc-32源程序见本刊网络补充版（http://www.dpj.com.cn）。
2.2 查表法生成32位crc校验码
和直接计算法相反，查表法生成32位crc校验码的优点是运算量小，速度快；缺点是可移植性较差。这种算法首先要求得到32位crc生成表，由于1个字节有8位，所以这个表总共有256项。但是，由于avr高速嵌入式 单片机 中的寄存器是以1个字节为单位的，所以在编程实现中，这个crc生成表总共有1024项，分别从0~1023；每4位对应1个32位crc生成表的项，每一项都从高到低降幂排列。关于32位crc生成表的程序详见本刊网络补充版（http://www.dpj.com.cn）。

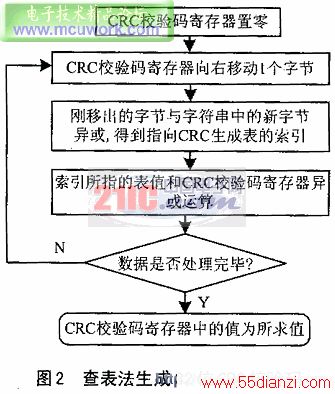

查表法生成32位crc校验码的流程如图2所示。
图2所示的流程图中，在通过异或运算得到crc生成表的索引时，由于avr高速嵌入式 单片机 中的寄存器是以1个字节为单元的，所以在编程实现中应根据所要求生成的crc校验码的位数乘以相应的系数。例如：在数据传输时要求32位crc校验码，应该把所得到的索引数乘以系数4，然后再从高到低依次取得32位crc生成表单元中的内容。
使用查表法得到32位crc校验码的源程序详见本刊网络补充版（http://www.dpj.com.cn）。
3 实验结果
为了比较所述两种32位crc校验码生成方法的特点，分别选取不同字节数的数据段，对两种方法在不同情况下的效果进行比较，如表1所列。
表1 两种算法实验结果对比
以上所有实验结果均是在avr studio4仿真软件上选用atmel公司的atmega128高速嵌入式 单片机 为实验设备平台，在12mhz运行速度下模拟所得。
在调用32位crc生成表程序以得到32位crc生成表时，耗时3968.33μs，执行了47620个时钟周期。从上述实验结果可得出以下几点结论。
① 如果不考虑生成32位crc生成表的时间，例如直接把32位crc生成表烧入到atmega128的可编程闪速存储器flash中，由表1可清楚地看出，查表法的运行速度比直接计算法要快得多。因此，在类似情况下，在进行数据传输要求生成32位crc校验码时，应该选择查表法。
② 在某些应用中，如果对硬件存储器空间要求很高，并且在一定程度上对时间没有特别高的要求时，可以采用直接计算法，以避免查表法中crc生成表对存储器空间的占用。
③ 虽然实验结果对32位crc校验码的两种算法进行了对比，但是所得到的结论也适用于8位、16位、24位crc校验码。
结 语
crc循环冗余校验码是一种方便、有效、快速的校验方法，被广泛应用在许多实际工程中。文中所列的两种算法——查表法和直接计算法，都可以得到crc校验码；但是它们各有特点，在工程应用中应该根据实际需要选择最适合的方法，以得到最优的效果。
