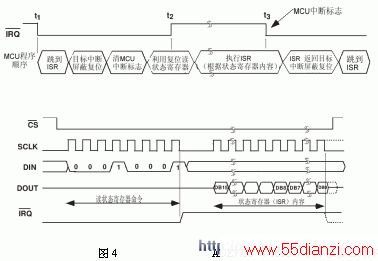

假设中断事件发生在 STATUS 正在读的时间段内， ADE7758 也可以保证没有中断事件被丢失。 ADE7758 与 MCU 串行接口的中断管理时序参见图 4 。在时间 t1 处， IRQ 线变为有效低电平，表明 ADE7758 内已发生一个或多个中断事件。 IRQ 逻辑输出应与 MCU 的下降沿触发外部中断相对应。检测下降沿时，应将 MCU 设置成启动执行其中断服务程序 (ISR ) 。在进人 ISR 时，所有中断都应通过全局中断允许位加以禁止。这时， MCU 外部中断标志可能被清除，以捕获在当前 ISR 期间发生的中断事件。
当 MCU 中断标志被清除时，利用复位完成从状态寄存器读出。这将使 IRQ 线复位到逻辑高电平 (t2 ) ，状态寄存器的内容用来确定中断源，以确认应采取的操作。若在 ISR 期内发生相继的中断事件，则该事件便重新由所设定的 MCU 外部中断标志 (t3) 加以记录。从 ISR 返回时，全局中断屏蔽将被清除 ( 在相同指令周期 ) ，外部中断标志将再次引起 MCU 转移到它的 ISR 上。这就保证 MCU 不会丢失任何外部中断。
ADE7758 具有一个内置的 SPI 接口。它与 MCU 的串行接口由 SCLK 、 DIN 、 DOUT 和 CS 四个信号来完成。当 IRQ 输出变为低电平时， MCU 的 ISR 必须对中断状态寄存器进行读操作，以确定中断源。在对状态寄存器的内容进行读操作时， IRQ 的输出在第一个字节传送的最后一个 SCLK 下降沿上被设定为高电平 ( 对中断状态寄存器读出的命令 ) 。直到下一次 8 位传送的最后一位 ( 中断状态寄存器的内容 ) 被移出之前， IRQ 输出都保持高电平，若这时中断尚未决定，则 IRQ 输出将再次变为低电平。若没有任何中断处于等待状态，则 IRQ 输出将保持高电平。
参 考 文 献
1 Analog Devices, Inc., Poly Phase Multi 一 Function Energy Metering I C with per phase information 。 2003 。 08
2 Analog Devices, Inc. The Analog Devices Solutions Bulletin .2002.10本文关键字：测量 PIC单片机，单片机-工控设备 - PIC单片机
