PIC单片机的热水控制器设计
点击数:7543 次 录入时间:03-04 12:00:14 整理:http://www.55dianzi.com PIC单片机
当前市场上的热水控制器基本上采用双金属片温控,控温精度低、可靠性差、功能单一。随着微电子技术的发展,单片微处理器功能日益增强,价格低廉,在各方面得到广泛应用。在热水控制器中应用 单片机 ,具有设计简单、可靠性高、功能易扩展等优点。
热水控制器主要实现对水温的控制,并满足不同用户的个性需求。因此一个较完善的控制器应具有以下功能:
水温的测量与显示;
水量的测量与显示;
用户设定功能(如水温设定,定时设定等);
对电加热管的控制功能;
一些功能键(如定时自动加水,恒温控制,手动加水,手动加热等)。
安全措施(漏电检测,安全失效保护,限温保护等)。

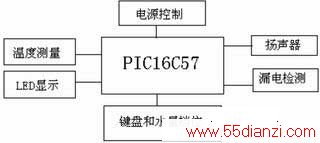

图1 总体布局图

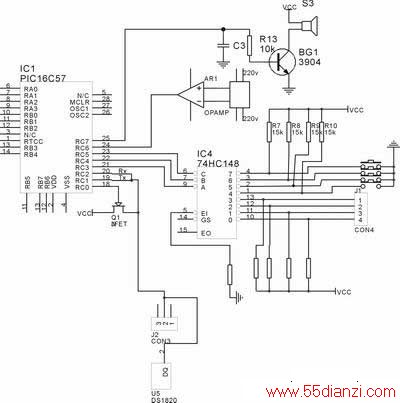

2(a)基本温度水温测量电路

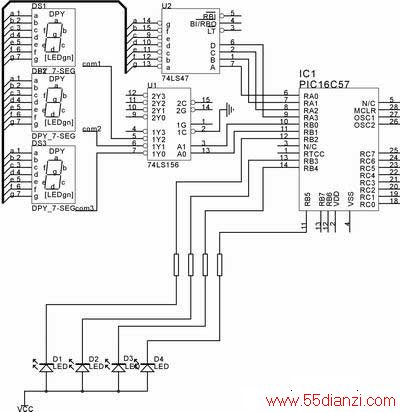

图2 (b)基本显示电路图图

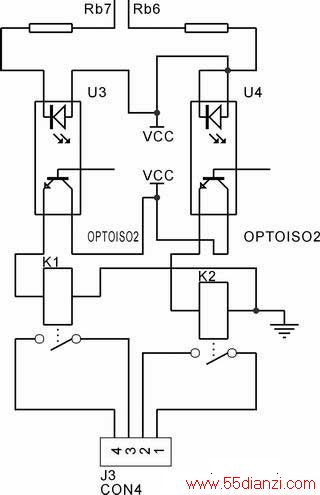

图2(c)水闸加热管控制电路
