舞台艺术灯饰的PLC控制

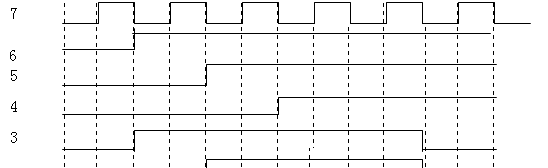

一、实验目的：   1：掌握PLC与上位机的接线。    2：进一步熟悉PLC的一些指令，如移位寄存器指令。    3：熟练应用GPP软件。二、实验器件：    1：个人电脑PC。    2：PLC程控器实验装置，型号FX2N 。    3：RS—232数据通讯线。    4：舞台艺术灯饰控制板。    5：稳压电源一台。    6：导线若干。三、实验内容：    我们平时看到五光十色的舞台灯光,可以用PLC来控制，如下图2所                                 示的舞台灯饰，共有7道灯，上方4道呈拱形，下方3道呈阶梯形，现要求1 -- 7 号灯闪亮的时序如下图1： 图   1    7号灯一亮一灭交替进行，6、5、4号3道灯由内到外依次点亮，3、2、1号阶梯灯由上至下依次点亮，再全灭，整个过程需要60秒，循环往复。

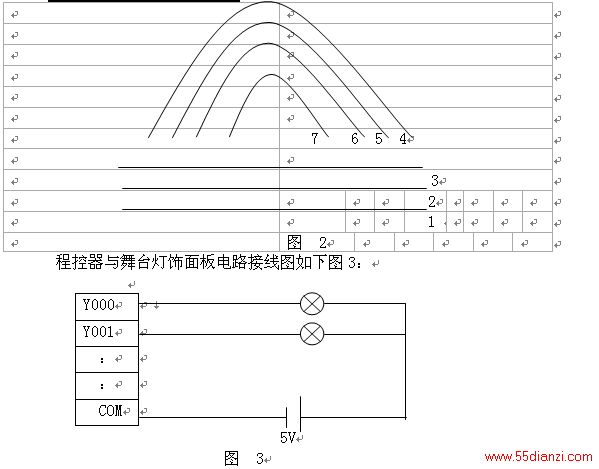

其面板布置图如下图2：上图可看出，程控器的COM端接24V电源的负端，所有灯的公共端接5V电源的正端，灯的另一端接到程控器的输出端，Y000，Y001，Y002 …… 等。四、实验步骤1.      根据时序图，在计算机上编制梯形图。（也可自己设计灯光闪烁时序）。2.      由面板图，按图3正确接线。3.      运行自己编制的梯形图，观察灯光闪烁的情况，是否与时序图相吻合。
