数控系统内置式PLC的F PGA实现方案

为了扩展数控系统逻辑功能的可编程能力，通常在数控系统中配置PLC功能。并采用独立PLC或内置式PLC两种方式。但目前内置式PLC一般使用软件实现。有一套特有的编程与配置方法，这对使用者熟悉新功能提出了额外的要求。现场可编程逻辑器件FPGA具有很强的在线逻辑编程能力。常被应用于实现某些逻辑控制中。比如交通信号灯控制：近来也有用FPGA实现PLC的尝试。即将与需要实现的控制功能对应的梯形图直接做成FPGA硬连线逻辑。但这些应用都没有脱离FPGA本身的现场可编程特性。用户如需修改控制逻辑。就需要掌握VHDL语言及FPGA的EDA设计方法。否则不能提供更加友好、通用的PLC编程界面。
 　本文介绍了一种新的数控系统中内置式PLC的FPGA实现方法。它能较好地解决上述技术难题，也便于实际应用。

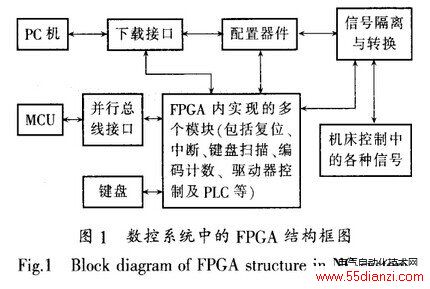

1 基于ARM和FPGA的数控系统　　机床数控系统由控制系统、伺服驱动系统和伺服电机组成。控制系统生成的坐标轴运动指令，被发送到伺服驱动系统。然后由伺服驱动系统形成伺服电机的运转控制令。从而使伺服电机完成相应的动作。 　　图1是基于ARM+FPGA的数控系统的FPGA部分结构框图，下载接口、配置器件及FPGA 3个部分组成了FPGA自身的开发调试环境。可以方便地与PC组成开发调试平台。机床控制单元MCU使用32位的ARM嵌入式处理器。运行uC／0S实时操作系统，实现控制系统的大量分析和计算工作。比如G代码解析，根据加工要求形成坐标轴的运动指令以及数控系统的人机界面等。FPGA除了完成对运动指令进行细插补之外。同时还实现了数控系统键盘电路的扫描模块、编码计数器模块和驱动器控制模块的功能。本文要介绍的数控系统内置式PLC也是在FPGA内部实现的。                              图1 数控系统中的FPGA结构框图
 2 用FPGA实现PLC的软硬件架构　　为了有更好的人机界面。更符合工程习惯。采用与主流商业PLC兼容的编程语言进行编程。内置式PLC可以接受最终用户输入的PLC指令表(一个特定的子集)。并最终实现相应的逻辑控制功能。FPGA内部是硬件逻辑。显然无法识别PLC指令，因此，为了实现这种构想。必须设计一套指令集。该指令集定义了FPGA可以执行的最小操作的集合。然后根据指令集来设计编译器和FPGA内部的PLC逻辑。其软硬件架构如图2所示。PLC指令被编译后，生成FPGA可执行的指令代码。然后将指令代码下载到FPGA内部，由执行逻辑对代码进行逐条执行。最终实现PLC的逻辑控制功能。
