西门子数控系统详解

1. 西门子产品种类

西门子数控系统是西门子集团旗下自动化与驱动集团的产品，西门子数控系统SINUMERIK发展了很多代。目前在广泛使用的主要有802、810、840等几种类型。

用一个简要的图表对西门子各系统的定位作描述如下：

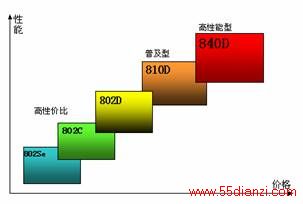

西门子各系统的性价比较

1) SINUMERIK 802D

（请参阅：802D 简明调试指南）

具有免维护性能的SINUMERIK802D，其核心部件 - PCU （面板控制单元）将CNC、PLC、人机界面和通讯等功能集成于一体。可靠性高、易于安装。

SINUMERIK802D可控制4个进给轴和一个数字或模拟主轴。通过生产现场总线PROFIBUS将驱动器、输入输出模块连接起来。

模块化的驱动装置SIMODRIVE611Ue配套1FK6系列伺服电机，为机床提供了全数字化的动力。

通过视窗化的调试工具软件，可以便捷地设置驱动参数，并对驱动器的控制参数进行动态优化。

SINUMERIK802D集成了内置PLC系统，对机床进行逻辑控制。采用标准的PLC的编程语言Micro/WIN进行控制逻辑设计。并且随机提供标准的PLC子程序库和实例程序，简化了制造厂设计过程，缩短了设计周期。

2) SINUMERIK 810D

（请参阅：SINUMERIK 810D 840D 简明调试手册 - 2006版本）

在数字化控制的领域中，SINUMERIK 810D第一次将CNC和驱动控制集成在一块板子上。

快速的循环处理能力，使其在模块加工中独显威力。

SINUMERIK 810D NC软件选件的一系列突出优势可以帮助您在竞争中脱颖而出。例如提前预测功能，可以在集成控制系统上实现快速控制。

另一个例子是坐标变换功能。固定点停止可以用来卡紧工件或定义简单参考点。模拟量控制控制模拟信号输出;

刀具管理也是另一种功能强大的管理软件选件。

样条插补功能(A，B，C样条)用来产生平滑过渡；压缩功能用来压缩NC记录；多项式插补功能可以提高810D/810DE运行速度。

温度补偿功能保证您的数控系统在这种高技术、高速度运行状态下保持正常温度。此外，系统还为您提供钻、铣、车等加工循环。 SINUMERIK 840D

3) SINUMERIK 840D

SINUMERIK 840D数字NC系统用于各种复杂加工,它在复杂的系统平台上，通过系统设定而适于各种控制技术。840D与SINUMERIK_611数字驱动系统和SIMATIC7可编程控制器一起，构成全数字控制系统，它适于各种复杂加工任务的控制，具有优于其它系统的动态品质和控制精度。

2. 西门子产品功能

SINUMERIK 840D标准控制系统的特征是具有大量的控制功能，如钻削、车削、铣削、磨削以及特殊控制，这些功能在使用中不会有任何相互影响。全数字化的系统、革新的系统结构、更高的控制品

质、更高的系统分辨率以及更短的采样时间，确保了一流的工件质量。

控制类型

采用32位微处理器、实现CNC控制，用于完成CNC连续轨迹控制以及内部集成式PLC控制。

机床配置

可实现钻、车、铣、磨、切害、冲、激光加工和搬运设备的控制，备有全数字化的SIMDRIVE611数字驱动模块：最多可以控制31个进给轴和主轴．进给和快速进给的速度范围为100-9999mm／min。其插补功能有样条插补、三阶多项式插补、控制值互联和曲线表插补，这些功能。为加工各类曲线曲面零件提供了便利条件。此外还具备进给轴和主铀同步操作的功能。

操作方式

其操作方式主要有AUTOMATIC(自动)、JOG(手动)、示教（TEACH IN） 手动输入运行（MDA） ，自动方式：程序的自动运行，加工程序中断后，从断点恢复运行；可进行进给保持及主轴停止，跳段功能，单段功能，空运转。

轮廓和补偿

840D可根据用户程序进行轮廓的冲突检测、刀具半径补偿的进入和退出策略及交点计算、刀具长度补偿、螺距误差补偿棚测量系统误差补偿、反向间隙补偿、过象限误差补偿等。

安全保护功能

数控系统可通过预先设黄软极限开关的方法．进行工作区域的限制及程序执行中的进给减速，同时还可以对主铀的运行进行监控。

NC编程

840D系统的NC编程符合DIN 66025标准(德国工业标准)，具有高级语言编程特色的程序编辑器，可进行公制、英制尺寸或混合尺寸的编程，程序编制与加工可同时进行，系统具备1．5兆字节的用户内存，用于零件程序、刀具偏置、补偿的存储。

PLC编程

840D的集成式PLC完全以标准sIMAncs7模块为基础，PLC程序和数据内存可扩展到288KB，u／o模块可扩展副2048个输入／输出点、PLC程序能以极高的采样速率监视数据输入，向数控机床发送运动停止／起动等指令。

操作部分硬件

840D系统提供了标准的PC软件、硬盘、奔腾处理器，用户可在WINOOWs98／2000下开发自定义的界面。此外，2个通用接过RS232可使主机与外设进行通信，用户还可通过磁盘驱动器接口和打印机并联接口完成程序存储、读入及打印工作。

显示部分

840D提供了多沿种的显示功能，用户只需按一下按钮．即可将用户界面从一种语自转换为一种语言，系统提供的话言有巾文、英语、德语、西班牙语、法语、意大利语：显示屏上可显示程序块、电动机轴位置、操作状态等信息。

2.2 西门子数控系统的基本构成

请参阅：SIEMENS数控系统操作部件
       SIEMENS用于数控系统的HMI软件

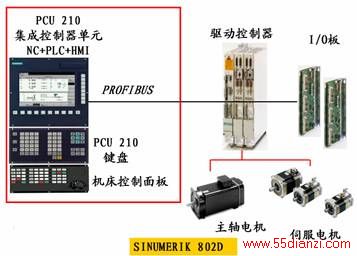

西门子数控系统有很多种型号，首先我们来观察一下802D所构成的实物图，SINUMERIK 802D是个集成的单元，它是由NC以及PLC和人机界面（HMI）组成，通过PROFIBUS总线连接驱动装置以及输入输出模板，完控制功能。

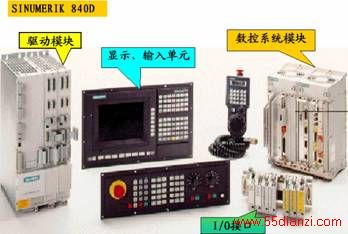

而在西门子的数控产品中最有特点，最有代表性的系统应该是840D系统。因此，我们可以通过了解西门子840D系统，来了解西门子数控系统的结构。首先通过以下的实物图观察840D系统。
