西门子PLC网络读写指 令向导使用指南

西门子PLC网络读写指 令向导使用指南

点击数:7136 次   录入时间:03-04 11:53:39   整理:http://www.55dianzi.com   三菱plc应用


       在本例中,选定通信地址为3的PLC为网络主站,并对其进行向导配置。选定要做为通信主站的CPU地址,点击确认后即可进入该CPU的编程界面。另外,网络读写指令向导会自动将CPU设置成主站模式,不必另行编程设置,只需为主站编写通信程序,从站直接使用通信缓冲区中的数据,或将数据整理到通信区即可。

2.2.2 向导配置步骤

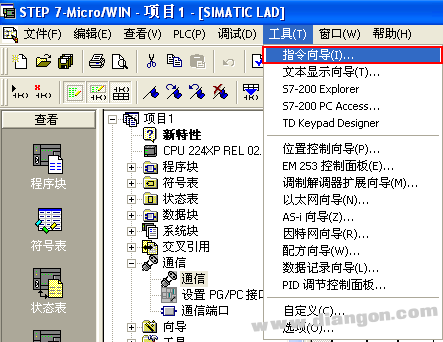

       进入到编程画面后,点击工具菜单栏,找到指令向导选项,准备进入网络读/写功能的向导配置模式,如图3所示。


图3 进入指令向导编程界面

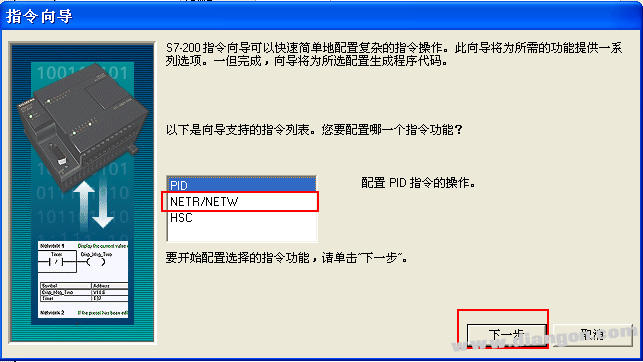

打开指令向导界面,选择NETR/NETW指令功能,如图4所示。


图4 NETR/NETW指令向导界面

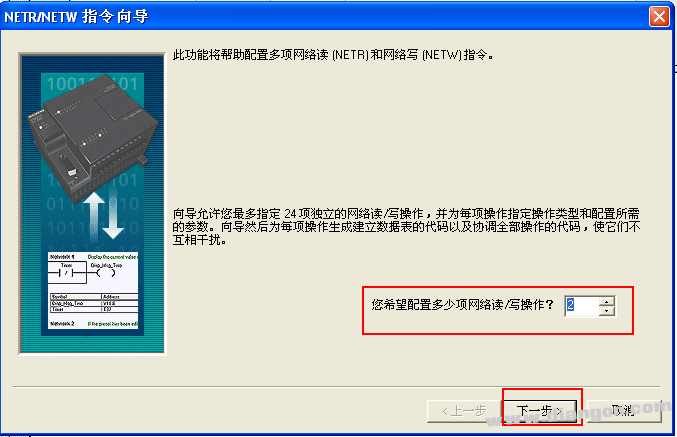

       选择网络读写指令后,点击下一步,可以定义通信所需网络操作的数目,如图5所示。向导中最多可以使用24个网络读写操作,对于更多的操作,可用网络读写指令编程实现,本例子中将建立两个网络操作。


图5 网络读写操作数目的确定

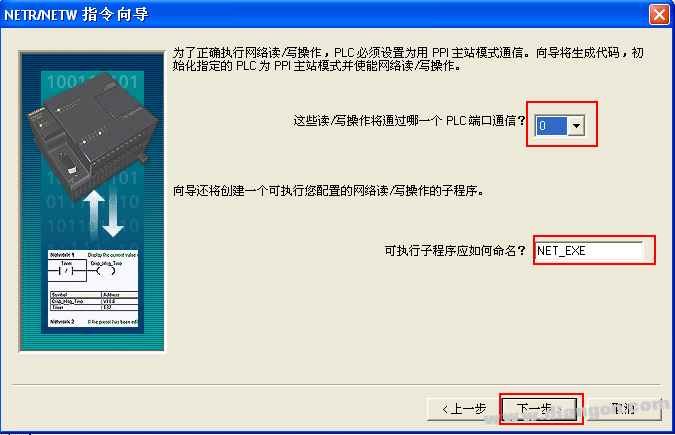

       接下来,选择要进行通讯主站的PLC端口序号,这里选择PORT 0口作为通讯主站端口,并为即将生成的向导配置子程序命名(可使用默认名,也可自命名)。对于有两个通信端口的CPU既可以选择Port 0也可以选择Port 1,所有网络操作将由定义的通信口完成,如图6所示。


图 6 定义网络端口序号并命名子程序名称

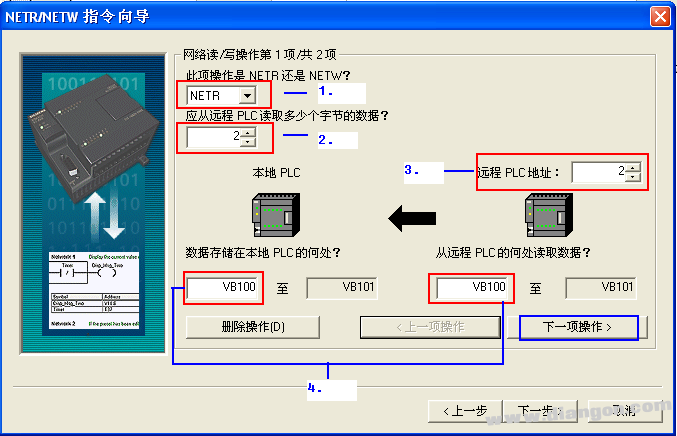

点击下一步,进入到数据交换区域的设定界面,如图7所示。


图7  网络读数据交换组态界面

其中:
1. 代表定义该网络操作是一个网络读(NETR)还是一个网络写(NETW)操作;
2. 代表定义应该从远程PLC读取多少个数据字节(NETR)或者应该写到远程PLC多少个数据字节(NETW),每条网络读写指令最多可以发送或接收16个字节的数据;
