西门子PLC网络读写指 令向导使用指南
点击数:7136 次 录入时间:03-04 11:53:39 整理:http://www.55dianzi.com 三菱plc应用
PPI协议是专门为S7-200开发的通信协议。S7-200 CPU的通信口(Port 0、Port 1)均支持PPI通信协议。S7-200 CPU的PPI网络通信是建立在RS-485网络的硬件基础上,因此其连接属性和需要的网络硬件设备与其他RS-485网络一致。1 网络读写(NETR/NETW)指令介绍
网络读写指令一般用于S7-200 CPU之间的PPI网络通信。PPI通信前要保证PPI网络上的所有站点都应当有各自不同的网络地址,否则通信不会正常进行。另外,网络读写指令进行编程和应用时要注意以下几点:1) 在程序中可以使用任意条网络读写指令,但是在同一时刻,最多只能有8条网络读写指令被激活;2) 每条网络读写指令可以从远程站点读取/写入最多16个字节的信息;3) 使用NETR/NETW指令向导可以编辑最多24条网络读写指令,其核心是使用顺序控制指令,这样在任一时刻只有一条NETR/NETW指令有效;4) 每个CPU的端口只能配置一个网络读写指令向导。2 网络读写指令向导组态
2.1 硬件连接

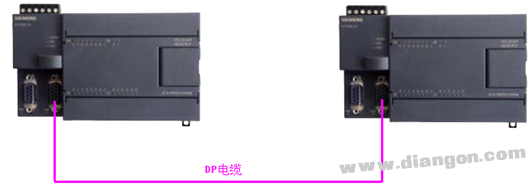

下面通过一个实例(两台S7-200 PLC之间的通信)来介绍如何使用网络读写指令向导。首先,两个S7-200之间的硬件连接需要一根标准DP电缆加两个DP总线插头。两台S7-200的RS485通信端口连接方式,可参考以下图片中的连接方式(如果PLC有两个通信端口,则任意端口都可进行配置,本例中两个PLC均以Port 0口做PPI通信使用),如图1所示。 图1 两台PLC的网络连接2.2 NETR/NETW向导组态过程
2.2.1设定通信站地址
首先,用PC/PPI编程电缆将两台PLC的网络站地址分别设置为2和3,波特率都为9.6Kbps。这时,将编程电缆连接到任一个CPU带可编程插口的DP插头上,查找两台PLC的站地址,如图2所示。 图2 设定两台CPU的网络地址[1] [2] [3] 下一页
