模拟量 采集模块在PLC控制系统中的应用

介绍模拟量采集模块在PLC控制系统上的应用实例。

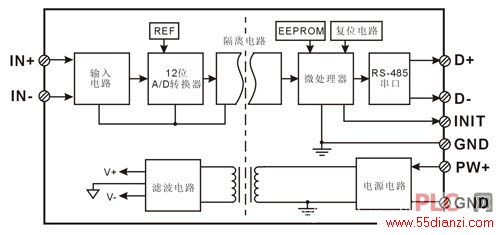

关键词：可编程控制器，简称PLC（Programmable logic Controller），数据采集，RS-232/485总线，信号隔离，A/D转换，RS-485串行通信，工业自动化远程监控 Analog to Digital Converter , RS-485 serial communications, data acquisition, I/O remote monitoring 在工业生产过程当中，有许多连续变化的量，如温度、压力、流量、液位和速度等都是模拟量。为了使可编程控制器处理模拟量，必须实现模拟量（Analog）和数字量（Digital）之间的A/D转换及D/A转换。PLC厂家都生产配套的A/D和D/A转换模块，使可编程控制器用于模拟量控制。并且在实际工作环境中，PLC系统往往输出的模拟量电流或电压信号很弱（mV或mA级），而且普遍带负载能力低。直接用来监控远程的执行设备，往往会因为长距离的传输造成信号的衰减、失真，有时还会因其它外界信号干扰而造成信号出错，影响整个系统的正常运行。这就需要我们要求对热电阻、热电偶等温度信号和电流电压等信号进行采集,由数字量输出口通过RS485串行接口使用标准通讯协议将数据传送给PLC。 产品概述：WJ21产品实现传感器和主机之间的信号采集，用来检测模拟信号。WJ21系列产品可应用在RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监测和控制，0-75mV，0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接255只WJ21系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。WJ21系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。WJ21系列产品按工业标准设计、制造，信号输入/输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。 产品原理结构图：

结束语：总之，A/D转换及D/A转换在PLC控制系统中起着十分重要的作用。随着PLC应用领域的不断拓宽,模拟量采集模块ADC.,DAC会有更大的发展，产品的品种会更丰富、规格更齐全,会更好地适应各种工业控制场合的需求,作为自动化控制的重要组成部分，将在工业控制领域发挥越来越大的作用.
