S7-200 CPU 22X 的输入 /输出接口

点击数：7500 次录入时间：03-04 11:44:18 整理：http://www.55dianzi.com 三菱plc应用

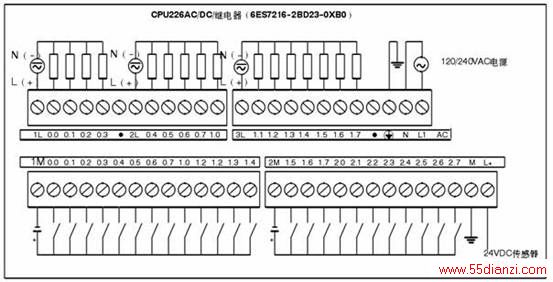

S7-200主机配置的输入接口是数字信号输入接口。为了提高抗干扰能力，输入接口均有光电隔离电路，即由发光二极管和光电三极管组成的光电耦合器。 S7-200主机配置的输出接口通常是继电器和晶体管输出型。继电器输出型为有触点输出，外加负载电源既可以是交流，也可以是直流。CPU 226 AC/DC/继电器输出的CPU外围接线图如图所示。　　　　　
