在变频器的使用中，我们接触过两款三菱公司的变频器，FR-A044-2.2K 和FR-E540-0.75K，产品均采用以微处理器核心的数字控制技术，在使用过程中都能达到很好的响应能力，具有频率设定检测、负荷选择、电流输入等，共计100多个参数选择。及对变频器过载、CPU故障、电机再生电压过大等多种故障进行监控。当设备发生故障时，该变频器可及时停止运行，防止事态恶习化，并通过参数单元显示故障代码，提高查找故障的效率。相比FR-E540-0.75K调节参数设置方面没有FR- A044-2.2K方便。使用变频器后感觉最大的优点是：变速区段全由软件设置，具有柔性控制的特点。

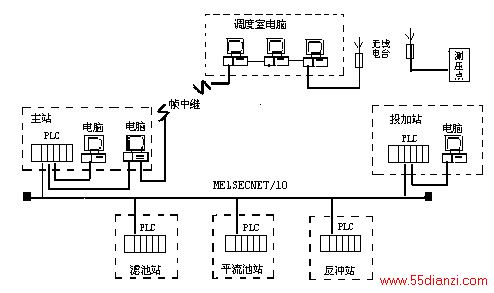

系统结构图
2）、控制系统监控组态软件
江水水厂的人机监控系统由位于中控室的两套FIX6.15组态软件及投加室一套组态王软件构成，组态软件与PLC构成了上、下位机关系。通过专用的I/O dirver将二者结合起来，实现数据采集和监控（SCADA）的任务 。组态软件支持第三方应用程序的运行，具有操作简单、管理方便、安全性、维护性、可移植性、稳定性强的特点。我们还利用FIX通过ODBC SQL实现了与调度室数据传输任务，保证了系统的开发性和可扩展性。FIX提供了报警系统生成、显示、存储报警信息等功能，使下位机PLC的事件实时地显示出来。
4、 总结
本系统在江北水厂已稳定运行近四年多，运行结果表明三菱自动化PLC及变频器与组态软件组成的PLC+PC系统能充分满足对水厂控制系统的要求，对水厂的安全运行、提高供水质量、节能降耗、优化管理等方面起到了至关重要的作用。
