controlnet的组态使用软件rsnetworx，plc系统组态及控制逻辑组态使用软件rslogix5。在controlnet 网络中，可以组态预定的数据传送操作。这样要实现在处理器和外部设备之间的数据交换，如在1771-ife卡和处理器之间，主备处理器之间的数据交换，并 不需要在逻辑梯形图中使用块传送指令。

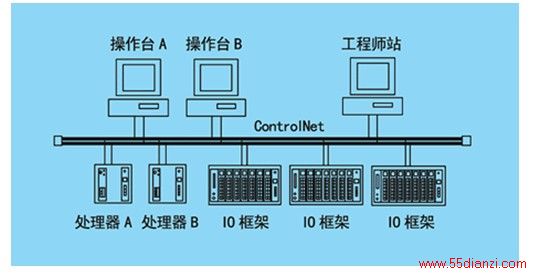

图1 6#罐区监控系统结构图概貌
3 fiq101的累积实
3.1 流量fiq101概述
广州石化6#罐区需要对进出罐的液化气流量fi101进行计量。就地仪表采用micro motion质量流量计。该流量计准确度±0.12%，除了可以就地显示外，同时可以将瞬时流量值输出为4-20ma信号。该信号接入plc系统的 1771-ife模拟量输入模块，经过12bit 的模数转换后转换为0-4095的值。在1771-ife中，还可以将0-4095的值定标为-9999到+9999的工程单位值。工艺要求在操作室除了 可以监视瞬时流量值外，还要求有准确的流量累积值显示。我们在plc中用梯形逻辑来实现流量累积的运算。
3.2 流量累积的原理
如何把瞬时流量(又称流率)经过累加运算为总流量，一般有如下一个公式:
瞬时流量×时间=总流量
我们知道，假设一个流量值为5m3/s在1min内不变化，则在这1min内的的总流量为:
(5m3/s) * 60s = 300m3
