基于PLC煤矿井上胶带机集控系统的设计（2
点击数：7638 次 录入时间：03-04 11:50:32 整理：http://www.55dianzi.com 解决方案
就地控制管理层由PLC，交换机和胶带保护装置组成。PLC是整个控制系统的核心，在本系统中，采用了西门子公司的S7-300。由于在实际中，储煤子系统和筛分子系统有相互的闭锁关系，因此，可将筛分子系统和储煤子系统构建一个DP网络（系统的通信原理图见图2）。所以，本系统PLC均采用 CPU315-2DP，在组网时，筛分子系统作为master站，储煤子系统作为slave站，并在筛分子系统PLC柜中增加以太网模块CP341，使得上位机通过交换机可以与现场级设备互连，从而实现集中控制。此外，胶带运输机沿线安装了跑偏、堆煤、拉线开关等多种保护装置，以便胶带运输机运行出现故障时，系统可以快速地作出反应。

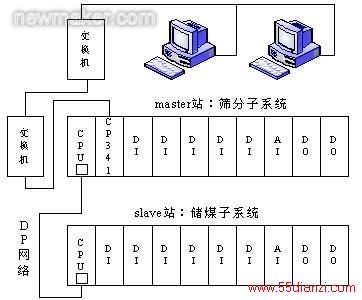

图2 系统通信原理图
2.3系统软件部分
本系统的软件部分主要由两部分组成：上位机的组态监控软件和现场PLC的编程软件。
上位机的编程软件选用了Intellution的IFIX3.5，它具有以下特点。
a.实时库显示：实时显示系统内所有实时点;
b.实时遥控：选中画面上的控制开关，实时下发遥控命令;
c.实时和历史曲线：可设定显示系统内所有记录的遥测点;
d.实时和历史报警：报警分为重报警，中报警，轻报警;
e.事件和报警记录查询：可按天查询事件和报警日志;
f.事件和报警实时打印：有报警事件发生时，事件打印机实时打印。
