交通信号灯PLC控制程序设计

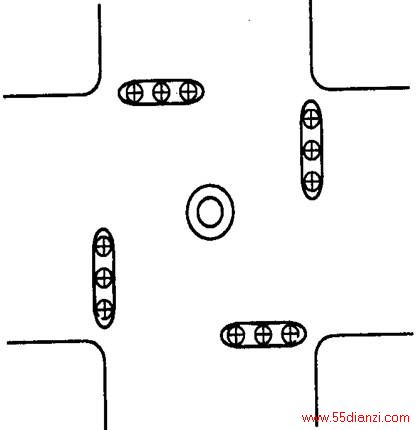

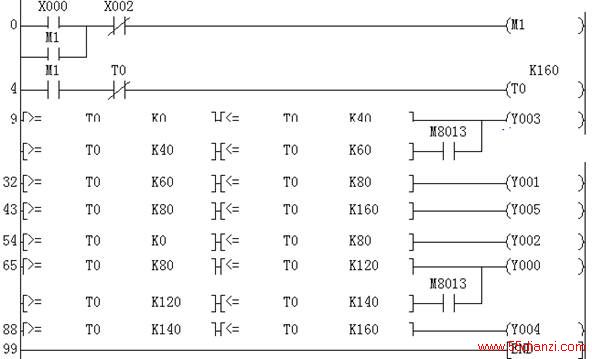

控制要求：开关合上后，东西绿灯亮4s后闪2s灭；黄灯亮2s灭；红灯亮8s；绿灯亮循环，对应东西绿黄灯亮时南北红灯亮8s，接着绿灯亮4s后闪2s灭；黄灯亮2s后，红灯又亮循环。      交通灯实验板 1）、I/O分配输入                              输出X0-------启动按钮                 Y0-------南北绿灯X2-------停止按钮                 Y1-------东西黄灯                             Y2-------南北红灯                             Y3-------东西绿灯                             Y4-------南北黄灯                             Y5-------东西红灯2）、按下图所示的梯形图输入程序3）、调试并运行程序4）、编程练习在内容1的基础上增加手动控制。不管何时输入点X1的开关教学过程：S2闭合时，南北绿灯亮，东西红灯亮。当S2打开，输入点的X2开关S3闭合时，东西绿灯亮，南北红灯亮。编制程序，并上机调试运行。    交通灯控制梯形图
